一、直流电如何下调电压?
将电压从5VDC降低到3VDC的最简单、最便宜的方法似乎是电阻分压,使用简单的串联稳压电路作为标准。收音机的工作电流不会很大,一般几百毫安就够了。
可使用3.3V的ba033t三端集成电路;也可采用三端可调稳压电路:cw1117cs,三端可调或固定输出电压1.5v/2.5v/2.85v/3v/3.3v/5v正稳压集成电路。
可在电池充电、便携式/手持/笔记本电脑、硬盘驱动器、便携式消费电子产品、便携式仪器、SMPS站和计算机系统接口终端中用作稳压电源。最大输出电流800mA,静态电流小。
1、电阻分压器电路中两个负载应承载多少电压?要查看两个负载阻抗之间的比例,电路中的总阻抗为100%,每个负载在总阻抗中的百分比决定了它承载的电源电压的百分比。在你目前的情况下,你不应该使用这种方法来实现电压分配,因为当你的IC工作时,它的阻抗会发生变化,所以它接收的电压也会发生变化。对于IC来说,这样的电压变化会使其工作异常。
2、交流电压转换通过变压器调节交流电压,然后通过硅桥将其转换为直流电流进行整流。
3、稳压二极管与电阻串联,串联电路与电源并联降压,再与整流器相连。选择一个好的齐纳二极管,将直流电压降低到你想要的电压,然后把负载关掉。这种方法损失比较大,电流过大会损坏齐纳二极管和电阻。如果是只在乎超小尺寸,就可以选这个。它也有很大的缺点就是最大的直流电源用不了多久,优点就是操作很容易。如果不考虑电源好坏的话,也可以硬上。
4、直流斩波控制电压采用直流斩波装置进行直流稳压,后接直流输出,该方法输出稳定,掉电少,应用效果好,缺点是电路复杂,成本容易高,建议使用。
5、电源反接调压9V直流电源。在电路上找两块1.5V电池反串,电源为6V。该方法简单,易于实施,元件易购,体积小。缺点:这种方法不是理论上的,反相串联电源的内阻会对电路产生未知的影响,负载能力低。
以上就是直流电源降压的原理。一般在实践中直接考虑第四种方法,其他的不考虑。
二、直流电源如何上调电压?
1、直流升压是通过电池将低直流电压提高到所需的电压水平,其基本工作过程是:高频振荡产生低压脉冲变压器增加到预定的电压值——脉冲校正得到高压直流电。因此,DC升压电路属于DC/DC电路的一种。
2、对于电池供电的便携式设备,电路所需的高电压是通过直流电路实现的。这些设备包括无线通信设备,例如手机和寻呼机、照相机中的闪光灯、便携式视频显示设备、电蚊拍和其他电击设备。
3、一些简单的直流升压电路

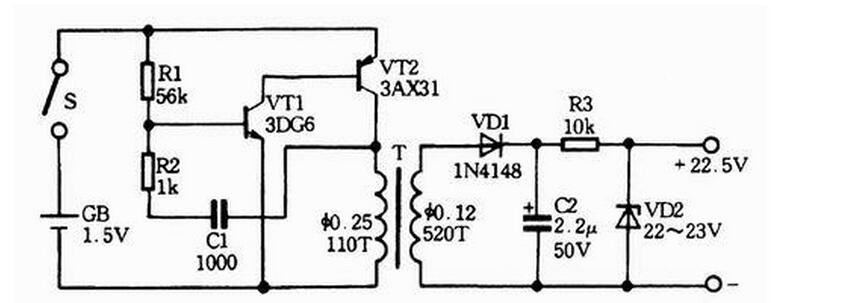

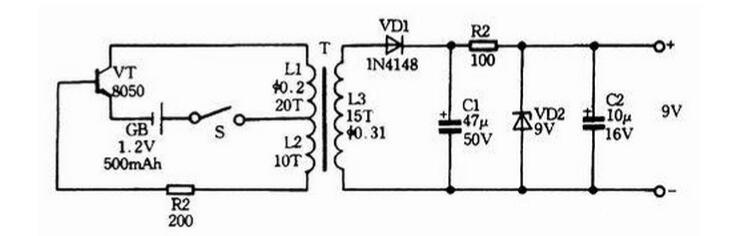

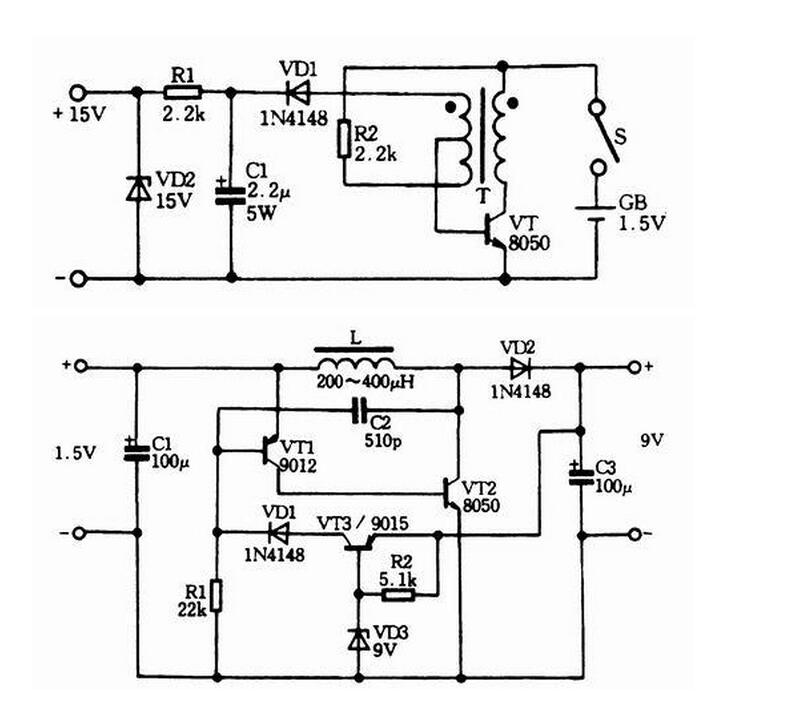

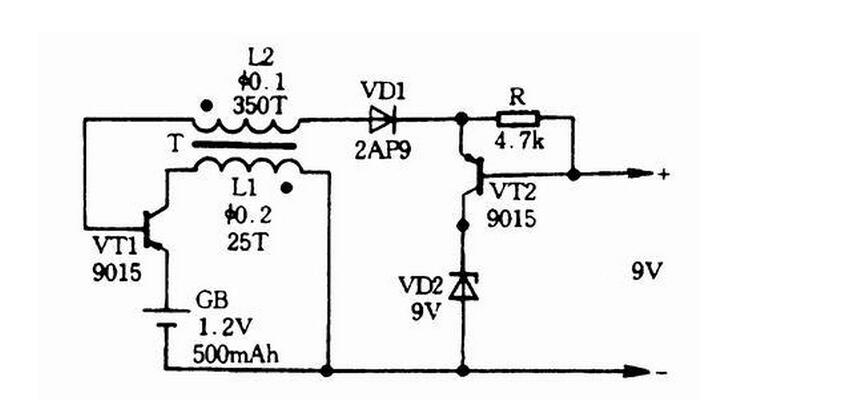

下面是一些简单的直流升压电路,主要优点是:电路简单,成本低。缺点:转换功率低,电池电压低,输出功率低。这些电路比高压叠层电池更适合在万用表中使用。
3DG6为NPN高频三极管,可用9014或2N5551等低频NPN高频三极管代替,3dg12是高频NPN三极管,可用9014、2N5551等代替。
3DG12, 20V, 0.3A, 0.7W, 100M 3DG27, 200V, 0.3A, 0.7W, 50M 3DG130A, 30V, 0.3A, 0.7W, 150M
3dg130b,45V,0.3A,0.7W,150m。我不知道如何使用它。如果频率要求不严格,可以用2sc2383代替。
3ax31用什么管代替用以下3CG14、S9012
9015是PNP 电流100MA,可以用9012 是PNP 电流500MA ,8050是500MA NPN Vcbo Vceo Icm Pcm 9012 20 v 18 v 100 mA 0.6w PNP 9013 20 v 20 v 100 mA 0.6w NPN
24V供电CRT高压电源
某些照相机 CRT 使用 11.4 厘米(4.5 英寸)普通 CRT 作为显示组件。高压元件的阳极电压为+20kV,聚焦电极电压为+3.2kv,加速电极电压为+1000V,高压元件的电源为DC 24V。以下电路旨在更换和修复这些显示器的高压组件。该电路的结构也可为其他升压电路设计提供参考。
基本原理:NE555是一个脉冲发生器。调节电位器VR2可以产生20kHz左右频率的脉冲,电位器VR1可以调节脉冲宽度。Tr1为推动级,脉冲变压器T1进行反极性励磁。即Tr1导通时TR2关断,Tr1关断时TR2导通,D3、C9、VR3、R7、D4、R6、TR3形成高压保护。调频系数采用VR2,高电压可通过设置VR2进行调节。
VR2 有一个精确可调的电阻器。T2可与彩色电视输出变压器一起使用。笔者选用东阳se-1438g系列35cm(14英寸)彩电中的线路输出变压器。该变压器阳极电压可达20kV,故选用R8电阻使加速电极电压+1000V,选用R9电阻使聚焦电极电压+3.2kV。由于整个元件封装在一个铝盒中,铝壳接地,可以减少对电路的干扰。
