从狭义上讲,负载是测试老化电源的对象,电子负载也可以说是可调电阻。
测试和老化某些电源参数,如轻载、满载、重载,特别是当电子负载需要改变所需的参数时。
电子负载常用的工作方式有恒流模式、恒压模式、恒阻模式、恒功率等。
在恒流模式下,电子负载在给定的应用环境中以设定值吸收电流,而不管输入电压如何变化。

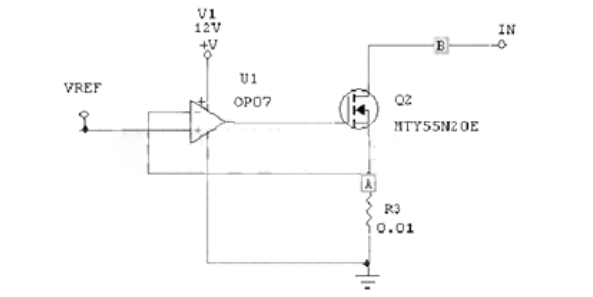

1、恒流模式
在恒流模式下,电子负载在给定的应用环境中以设定值吸收电流,而不管输入电压如何变化。
2、恒阻模式

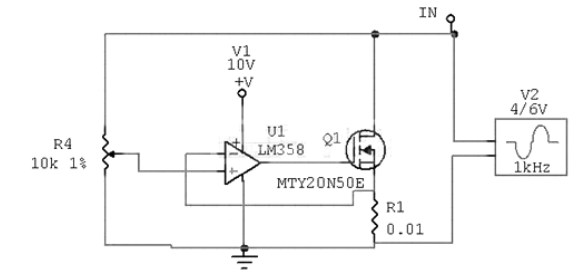

在这种状态下,负载(例如纯电阻)吸收与电压成正比的电流。该方法适用于初始化和测试外观。限制电源电压 电流源的电流
在恒阻模式下,电子负载吸收输入电压作为线性负载电流。

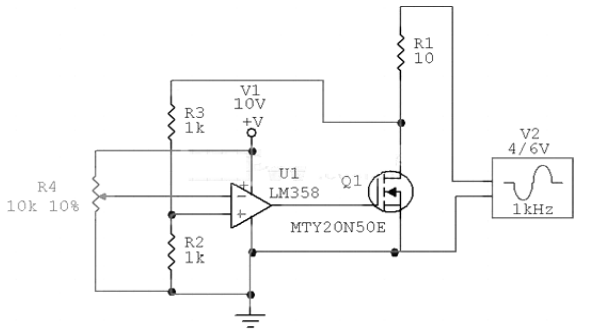

3、恒压模式
在恒压模式下,电子负载消耗足够的电流将电压调节到设计值。恒压模式可用于测试电源的限流特性。此外,该负载可用于测试电池充电器,因为它可以模拟电池的极性电压。
4、恒功率模式
就恒功率功能而言,大多数电子负载通过恒流电路运行。首先,我们以计算输入电压的MCU为例,然后我们可以根据设定的功率值计算输出电流。
