直流稳压电源基本分类和原理介绍

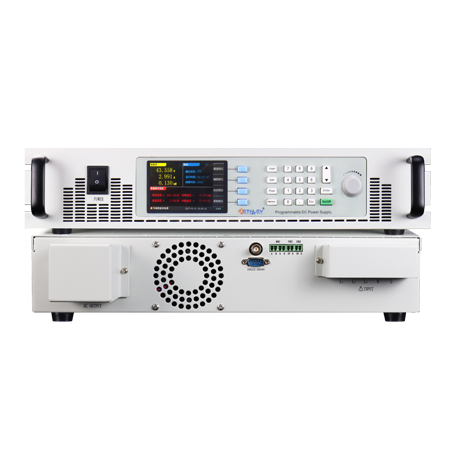

  直流稳定电源是给实验室提供实验电能,满足实验室对电源高精度的要求,因此被广泛用于实验室测试用。电源的好坏也在一定程度上决定了实验电路的可靠性和各种技术指标。在众多种类的电源中,直流稳压电源是应用最广泛的一类。

  直流稳定电源是给实验室提供实验电能,满足实验室对电源高精度的要求,因此被广泛用于实验室测试用。电源的好坏也在一定程度上决定了实验电路的可靠性和各种技术指标。在众多种类的电源中,直流稳压电源是应用最广泛的一类。

  一、直流稳压电源的分类

  目前市场上直流稳压电源的种类还是非常丰富的,其工作原理也是不同的,因此我们可以从不同的角度对直流稳压电源进行分类,根据电路的调节模式,可分为参数控制器和反馈控制稳压器。参数控制器的电路结构简单,元件的非线性主要用于实现电压控制。例如,电阻器和二极管可用于创建参数电压调节器。反馈控制调节器是一个利用输出电压变化的闭环负反馈系统。经过采样、比较和放大,给出了控制电压,以控制相应的控制元件,达到稳定输出电压的最终目的。

  根据电路中控制元件的工作状态,可分为线性电压控制电路和开关电压控制电路。其中,控制元件在线性放大区工作,称为线性电压控制电路。如果控制元件处于开关状态,则称为开关控制电路。

  此外,根据电源的主要组件是集成电路或离散组件,它们可以分为集成线性控制器、集成开关控制器和电压调节器,这些控制器由离散元件组成。

  二、线性直流稳压电源

  实验室使用的线性直流稳压电源一般有两路或两路以上输出,输出直流电压可以在0~30V范围内连续调节,多个输出电流和电压和电流值显示在高度稳定的表或数字和小波纹。

  线性电源控制部分的电源控制器在线性区域工作,为了确保电源的电压控制特性在控制器的输入和输出之间具有足够的电压差,以确保电源指标的电网电压波动一般允许为线性电源的±10%,输入电源通过变压器校正和链路滤波,直流电压的脉动较小。经过线性控制电路后,输出波纹的电压和噪声较小,非常适合各种低噪声放大器的电源。

  三、线性直流电源的基本原理

  直流线性稳定电源一般将50Hz和220V的交流电压转换为所需振幅的交流电压,然后将交流电压转换为直流电压,通过整流器电路,然后通过滤波电路平滑直流电压。电压电路输出受控电压。一般而言,在电网波动和负载变化的条件下,直流电压保持恒定。

  常用的整流器和滤波电路有:滤波电路、电容器、半波整流器、滤波器、整流器和电容器、桥式整流器和滤波电路。

  电压控制电路有多种常用类型,包括:硅电压控制电路、串行晶体管电压控制电路、内置电压控制电路。
