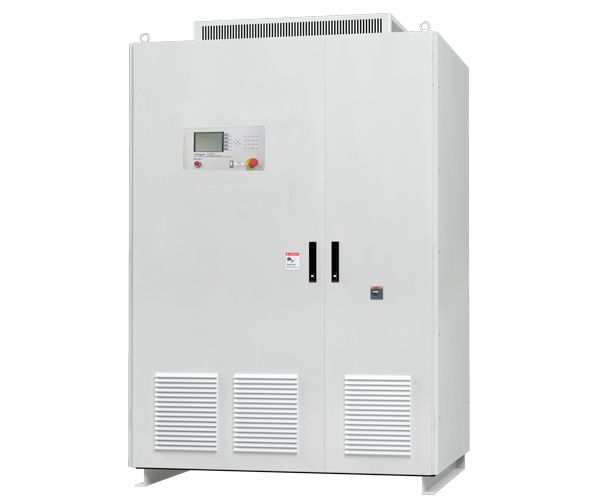

ACL-RLC系列防孤岛测试负载介绍
  一、ACL-RLC系列防孤岛测试负载主要功能。   1、该设备可以预先配置的阶段,计划R,L,C功率负载,并具有自动负载测量。

  一、ACL-RLC系列防孤岛测试负载主要功能。

  1、该设备可以预先配置的阶段,计划R,L,C功率负载,并具有自动负载测量。

  2、装置采用精密可编程RLC充电,由电阻系统、电感系统、连续可调电容充电系统、电参数测试系统、自动控制系统和软件分析系统组成。

  3、智能充电控制面板安装在设备的RLC充电上,让您根据主机的指示下载RLC电源模块的各个步骤。

  4、装置配有多路采集器,可精确测量每个三相RLC通道的电参数,如电压、电流、有功功率、无功功率等。

  5. 负载电阻功率、感性负载功率、容性负载功率分相、交流谐振点参数直接显示在控制面板上。一旦RLC成功下载,将显示一个指示符。

  6、集成阻性、敏感性和容性负载的最小标准功率为0.001 kVA,跳变范围为0.001 kVA,负载功率可连续调节。

  7、新型耗能元件,功率密度高,无红热现象,电阻负载采用合金电阻元件,且测试过程中不会因电阻负载元件发热而引起电阻值的热漂移。

  8、内置电感采用磁路负载控制敏感负载元件,满足400V/50Hz线电压下0.01kVA(230V/50Hz相电压)的调制要求,保证电感功率在长期负载测试中不发生变化,不影响谐振Dot、下降。

  9、内置电容器采用标准CBB电容元件,可满足400V/50下0.001 kV A的调功要求Hz线性电压(230V/50Hz相电压),保证电容器功率在长期负载测试过程中不会发生变化,也不会影响谐振点的偏移。

  10、综合容性负载的每一条支路都应配备专门的短路保护模块,以防止在测试和分闸负荷开关时,容性元件短路时烧毁主机。

  11、三相ABC电阻、灵敏度、体积负载功率可独立控制,且相位可调,满足三相电压不平衡条件下交流谐振点的精确调节要求。

  12、满足100%三相负载不平衡负载,满足突发放电模拟,满足各种复杂工况模拟,并精确测量交流设备的功率性能。

  13、主机控制电路自动补偿阻性负载元件的杂散电感,对RLC电源进行精确充电,满足岛阻测试的要求。

  14、主机控制电路能自动补偿敏感负载元件的杂散电阻,满足准确检测负载电感的试验要求,实现功率位移谐振和电抗调节,满足孤岛电阻测试。

  15、根据网络频率,可以调整网络条件下的谐振频率,以响应并联RLC电路的谐振。电路消耗的灵敏无功功率等于体积无功功率。在此阶段,并联RLC谐振电路等效于纯电阻电路。

  16、主机由电子电路控制,并具有温度过热自动报警功能:如果由于特殊原因使负载过热或过压,可自动关断负载。

  17、可通过远程PC安装相应的电源,并可任意组合下载和配置RLC电源,实现对RLC电源的远程控制和调整,并将测量数据加载到PC上,保证测试过程中测试数据的实时写入和存储。此外,后台分析软件将测试数据导出为Excel格式的测试报告。

  18、可选功能:三相有功、无功功率测量功能由变压器输出。

  二、可编程RLC负载ACL-RLC系列技术参数。

  1、电阻性负载、感性负载和容性负载可连续调节,最小步长为0.001 kVA。

  2、测试电压:1φ2W 230VAC 47Hz-63Hz;3φ4W 400VAC/ 1φ2W 230VAC 47Hz-63Hz 特殊电压、频率可订制

  3、阻性负载R:6.11KW-1233.33KW单相三相连续可调。

  4、感性负载L: 6.11Kvar-1233.33Kvar单相三相连续可调。

  5、容性负载C:6.11kvar-1233.33kvar三相连续可调。

  6、可调幅度:阻性0 . 001 KW、感性0 . 001 Kvar、容性0 . 001 Kvar

  7、设备接线方式:三相四线制Y型接线方式,分别有A、B、C、N四个接线口,并采用单相双线制时,可将A和N连接起来。B、N。C和N中的一个。

  8、功率因数:0.3-1可设定;

  9、远程控制接口:RS485/RS232;

  10、保护:过温、短路、过压、过流;

  11、主要测量参数:电压、电流、频率、有功功率、无功功率、功率因素、电压电流谐波含量, 阻性电流, 感性电流, 容性电流

  12、冷却方式:风机强制风冷。接线方式:底部进线,底部出线。

  13、适用环境温度范围:—10~+40℃(室外-20℃ - 50℃需定制) 10-90%RH。

  14、设备工作电源:交流220V/50Hz

  15、外观尺寸(毫米):1400*2330*2100mm,重量:约1500kg

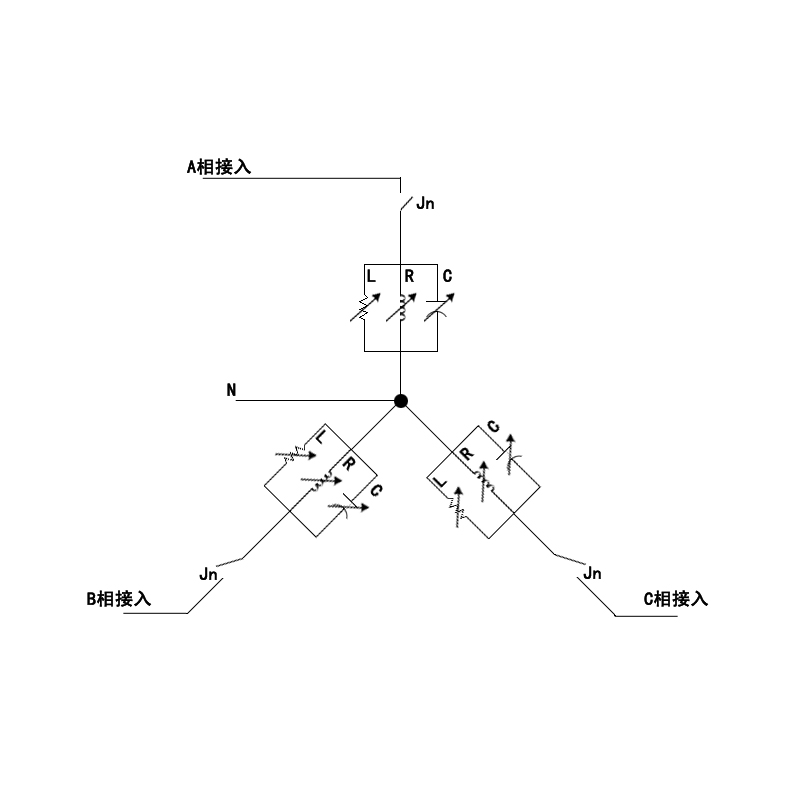

  三、ACL-RLC系列防孤岛测试负载接线示意图。

  四、可编程自动加载软件设定功能:

       按设定的顺序自动执行,并可设定加载和运行时间。抗孤岛效应测试测试软件,内置标准要求的测试条件。点击右侧可自动加载,无需计算RLC值。满足并网逆变器辨识与测试、分布式电源负载模拟、变压器辨识与测试、柴油发电机组测试、UPS电源辨识与测试的要求。
