变压器或发电机的次级中性点直接接地被称为工作接地。由于中性点直接与大地的中性电位相连形成回路,因此输出的中性线被称为零线,那么零线有什么作用呢?如果切断零线会有什么后果呢?
一、零线在三相四线制中有哪些作用?
1、对于三种类型的不平衡负载,中性线和不平衡电流返回到中性点,因此,线相电压和电流系统基本上是平衡的。
2、如果对有故障的电气设备采用中性点绝缘保护,那么中性线的故障电流就会形成一个回路。由于中性点的电阻很低,短路电流很大,使保护装置能迅速切断电流,从而起到保护作用。
3、单相220V电源设备与零线还能形成一个回路。

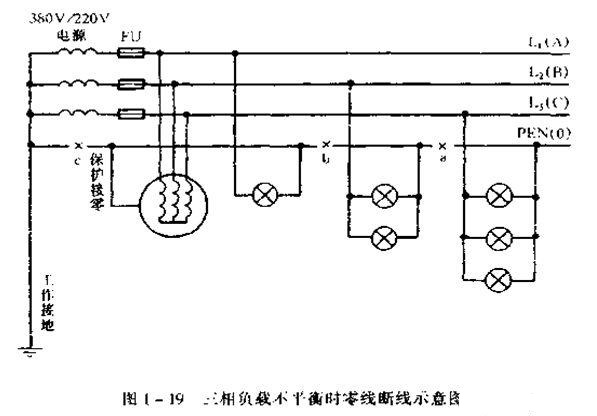

二、在三相完全平衡的状态,零下可以切断,但如果在不平衡的状态下,三相负载切断零线,会造成怎样的后果呢?
1、当中性线与A点分离时,与分离点后面的单相负荷相连的所有中性线和线路都通电。但没有电压,所以负载不能正常工作。
2、当中性线在B点分离时,单相负载,B相(L2)和C相(L3)在到达分离点后等于B相和C相的串联(380V),导致高负载相的低负载电压和低负载相的高负载电压。如果B相与C相相同,B相和C相上的任何负载都能承受190V。
3、当中性线因没有中性导体而与C点分离时,不平衡电流使三相电流矢量等于零,中性点不可避免地移向高负荷相,导致三相电压不平衡,即停电。三相负荷不平衡越大,中性点的位移越大,三相电压不平衡也越大。
4、由于中性点分离引起的三相电压畸变,电气设备的运行特性发生变化,低电压无法运行,过度补偿缩短了设备的使用寿命,甚至烧毁设备造成经济损失。
5、当零线断开时,零线电气保护装置就失去了保护作用;如果设备漏电,人就会受到影响。同时,即使设备不放电,由于中性线本身含有危险电压,设备外壳带电,也会导致生产事故。
在一个三相四线制的低压系统(380/220V)中,单相负载的存在不可避免地导致三相负载的不平衡。为了确保中性线的安全性和可靠性,法规规定,中性线的电流不应超过相线电流的25%,主中性线不应安装断路器和熔断器,中性线的部分不应少于相线部分的一半。
