关于回馈式交流电子负载的工作原理介绍
  在生产AC电源期间或出厂前,应进行负载测试以验证电源的电气特性和功率输出。电流测试和功率验证通常在没有初始负载的情况下执行。无源负载包括弹性负载、电感负载、电容负载和电阻-电感-电容混合负载。

  在生产AC电源期间或出厂前,应进行负载测试以验证电源的电气特性和功率输出。电流测试和功率验证通常在没有初始负载的情况下执行。无源负载包括弹性负载、电感负载、电容负载和电阻-电感-电容混合负载。在无源负载电源测试中,有源功率取自欧姆负载,存在功耗大、发热量大、稳定性差、负载控制不好等缺点。

  回馈式交流电子负载是指能够模拟真实负载某些特性的电子设备。它可以模拟电阻、电感、电容以及各种值的组合,以及非线性负载的一些特性。电子负载可以通过控制输入电流来模拟不同的负载。具有调节方便、通用性强、精度高、稳定性好等优点。

  交流电子负载分为能耗型和能量回馈型两种。由于输入电流是受控的,这两个特性都具有在电子负载控制中模拟高功能和高精度的优势。但是,源端能量吸收和电子耗散的活化能仍然必须由电阻耗散,反馈网络型电子负载与被测电源吸收的最大能量之间的差值可以循环为测量电源、开关损耗和转换器线路损耗,以尽可能节省能源;另一方面,所使用的PWM转换器工作在关闭模式,因此与典型的放大模式电子负载相比,它可以轻松满足高性能应用的要求,从而实现更广泛的应用。

  主要能量反馈方法是反馈一个未受污染的网络并模拟负载的电流特性。目前,晶闸管逆变电网恢复技术是国内先进的技术。该技术广泛应用于交流绕组感应电动机串级控制和象限直流电动机调速控制。应用于电子负载时,也用于在电芯制造过程中形成电芯面板内电芯的放电和放电。但其存在电流谐波、功率因数低、网络污染等缺点,限制了其应用。

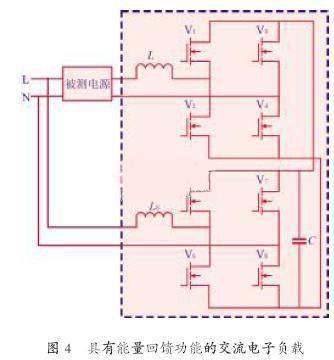

  图 4 显示了如何设计具有能量反馈功能的典型电子负载。两个PWM整流器共用一个直流侧电容,连接测量电源的前端整流器工作在整流状态,并网的下游整流器工作在逆变状态。前控制器控制被测电源的输出电流,直流母线电压和并网电流的控制由后控制器完成。在控制方面,前级和后级是分开的。该方法实现了任意线性负载特性的模拟功能,同时有效能量以正弦电流的形式返回电网,对电网的污染非常低。

  这种方法对于被测电源引起的谐波污染是无能为力的。主要针对电压源恒频恒压的情况,没有考虑被测电压源的频率和幅值的较大变化,采用传统的PI或PID调节器。对于正弦信号,输出应该是稳定的。

  传统的交流电子负载可以模拟电阻负载。有两种操作模式:恒流模式和恒流模式。输入电压频率范围为 40.50 Hz(略有不同)。吉事励产品规格齐全,具有谐波模拟功能,最大可模拟9 次谐波(基波400 Hz、谐波含量30%),有恒功率、恒压和短路工作模式,可模拟整流负载,具有能量回馈功能和任意功率因数线性负载模拟功能,国外电源均没有。

  在当前能源紧缺的形势下,新能源的利用和节能受到世界各国的高度关注。不同的能源在各种实验,尤其是老化试验中消耗大量电能。因此,无污染地回馈电力系统是电子负载发展的必然趋势。
