交直流充电桩测试系统
SYS5000系列
产品描述

◉交流充电桩:3.5KW-40KW;◉直流充电桩7KW-600KW;◉可满足非车载充电机的电气性能、安规性能、互操作性测试、协议一致性测试等方面的测试,可实现自动导出测试报告,对充电设施的电性能指标实现自动化测试,满足充电桩电性能一键测试的要求.

咨询购买
产品型录
产品视频
相关文章
用户手册
产品介绍



SYS5000系列交/直流充电桩自动测试系统参考新能源电动汽车交/直流充电桩国标标准、能标、欧标以及国家电网公司相关要求为依据,在整个检测过程中全部由软件自动按预先设定的程序进行,多路可独立实现全自动测试消除人为因素对检测结果的影响,使检测结果更加准确,大大缩短充电桩出厂检测时间,可大幅度提高测试效率,是研发、质检、生产等部门检测充电桩性能的最佳测试系统。

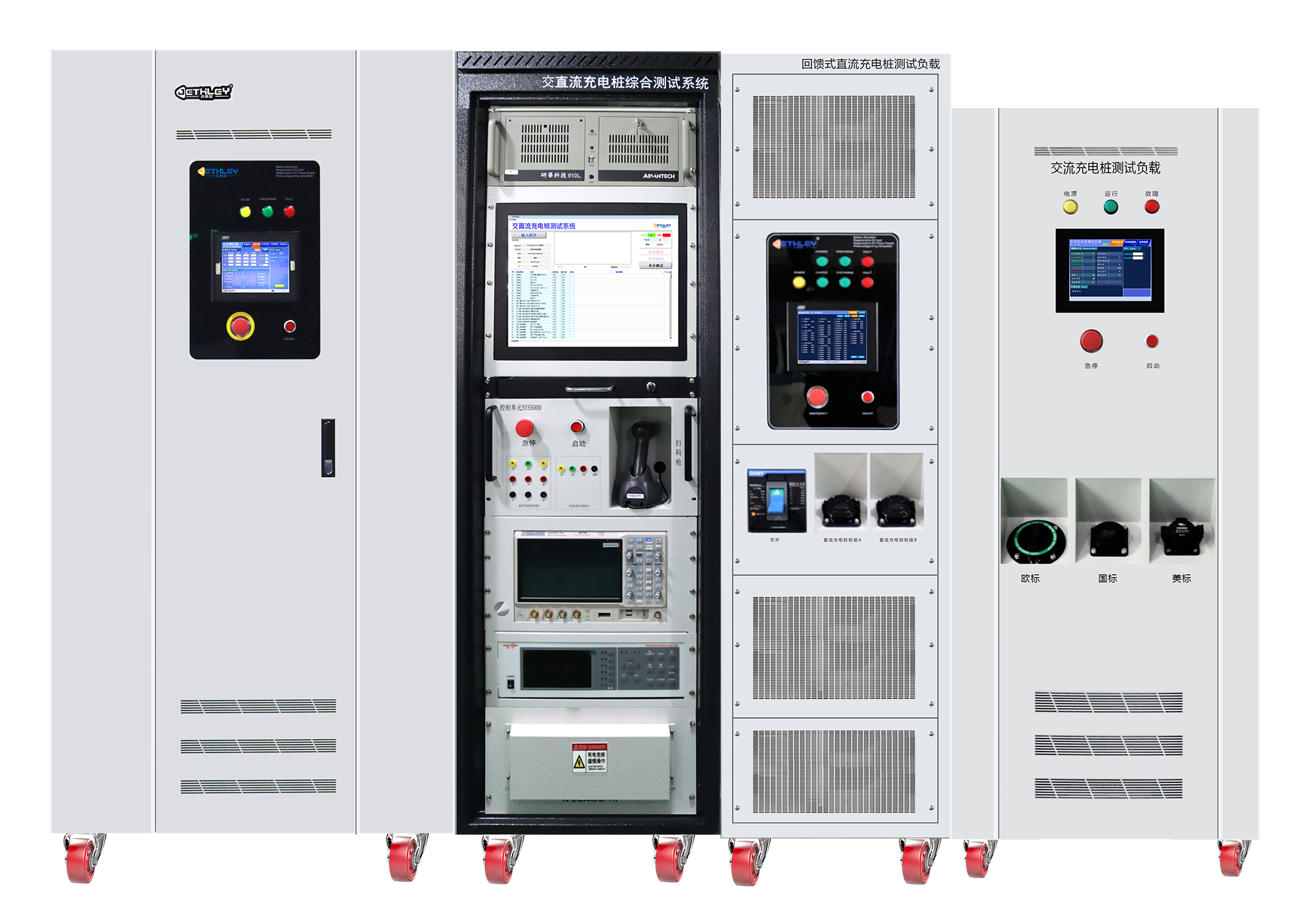

直流充电桩自动测试系统组成部分:
1.工业计算机主机  2.电网模拟器   3.显示器   4. 系统控制单元(控制导引部分) 5、交/直流接口模拟装置(国标、欧标、美标等)  5.功率分析仪   6.数字示波器   7. 数字万用表   8.安规测试仪  9.回馈式直流负载  10、可编程交流负载





序号 标准号 标准名称
1 GB 191 包装 储运 图示标志
2 GB 4793.1 测量、控制和实验室用电气设备的安全要求 第*部分:通用要求
3 GB/T 18487.1-2015 电动汽车传导充电系统 第1部分: 通用要求
4 GB/T 18487.2-2017 电动汽车传导充电系统 第 2 部分:非车载传导供电设备电磁兼容要求
5 GB/T 20234.2-2015 电动汽车传导充电用连接装置 第2部分:交流充电接口
6 GB/T 20234.3-2015 电动汽车传导充电用连接装置 第3部分:直流充电接口
7 GB/T 27930-2015 电动汽车非车载传导式充电机与电池管理系统之间的通信协议
8 Q/GDW1592-2014 电动汽车交流充电桩检验技术规范
9 Q/GDW1591-2014 电动汽车非车载充电机检验技术规范
10 N/BT 33001-2018 电动汽车非车载传导式充电机技术条件
11 GB∕T 18487.2-2017 电动汽车传导充电系统 第2部分:非车载传导供电设备电磁兼容要求
12 GB∕T 33594-2017 电动汽车充电用电缆
13 NBT 33008.12018/2013 电动汽车充电设备检验试验规范 *1部分非车载充电机
14 NBT 33008.22018/2013 电动汽车充电设备检验试验规范 第2部分交流充电机
15 GB/T 34657.1-2017 电动汽车传导充电互操作性测试规范 第1部分:供电设备
16 GB/T 34658-2017 电动汽车非车载传导式充电机与电池管理系统之间的通信协议一致性测试
17 IEC61851-1/23/24 电动汽车传到充电系统
18 IEC61851-21-2 电动车辆导电充电系统 第21部分:导电连接至交流/直流电源的电动车辆要求
19 IEC62477 电力电子变换器系统和设备的安全要求
20 DIN70121 一致性及互操作性测试
21 DL/T621-1997  交流电气装置的接地
22 ISO 15118-4-2018 道路车辆.电网通信接口车辆
23 IEC 61851-23  Electric road vehicles and industrial trucks
24 IEC 62196-1 International standard norme internationanle Part1:General requirements
25 IEC 62196-2 International standard norme internationanle Part2:Dimensional compatibility and interchangeability requirements for a.c. pinand contact-tube accessories
26 IEC 62196-3 International standard norme internationanle

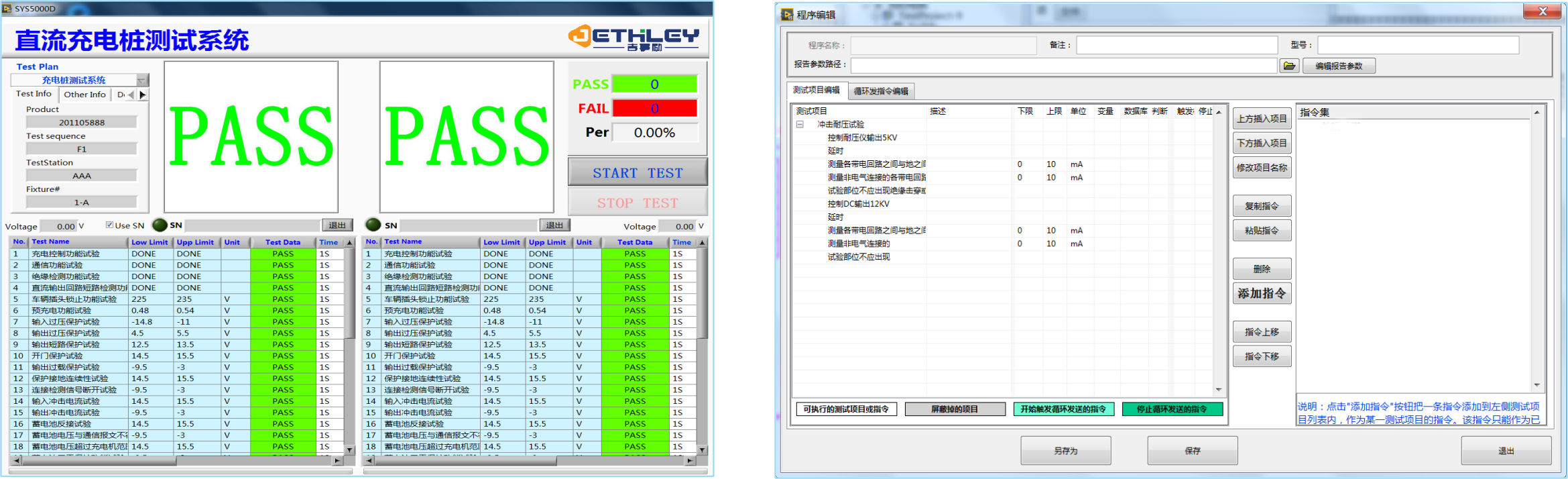

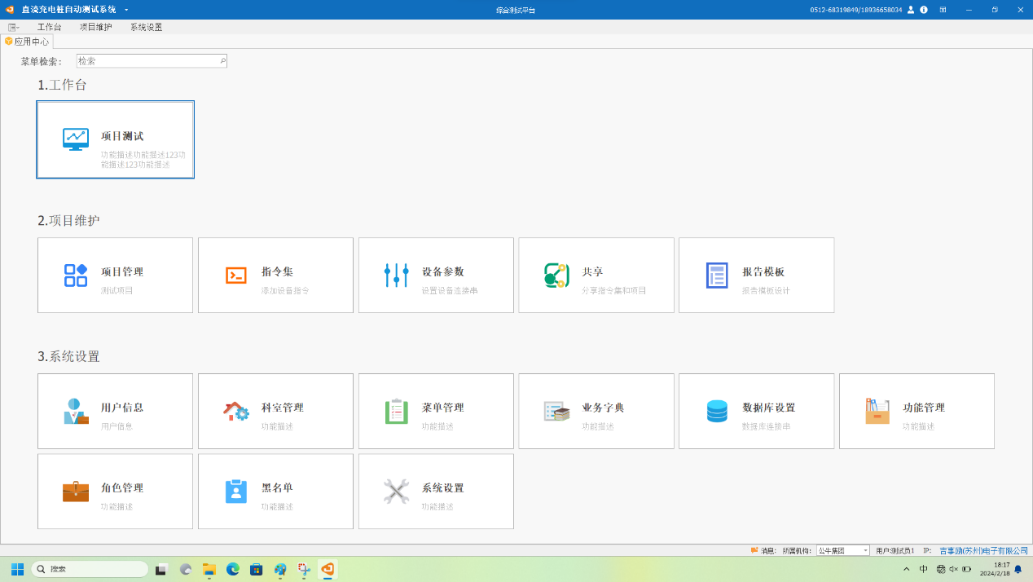

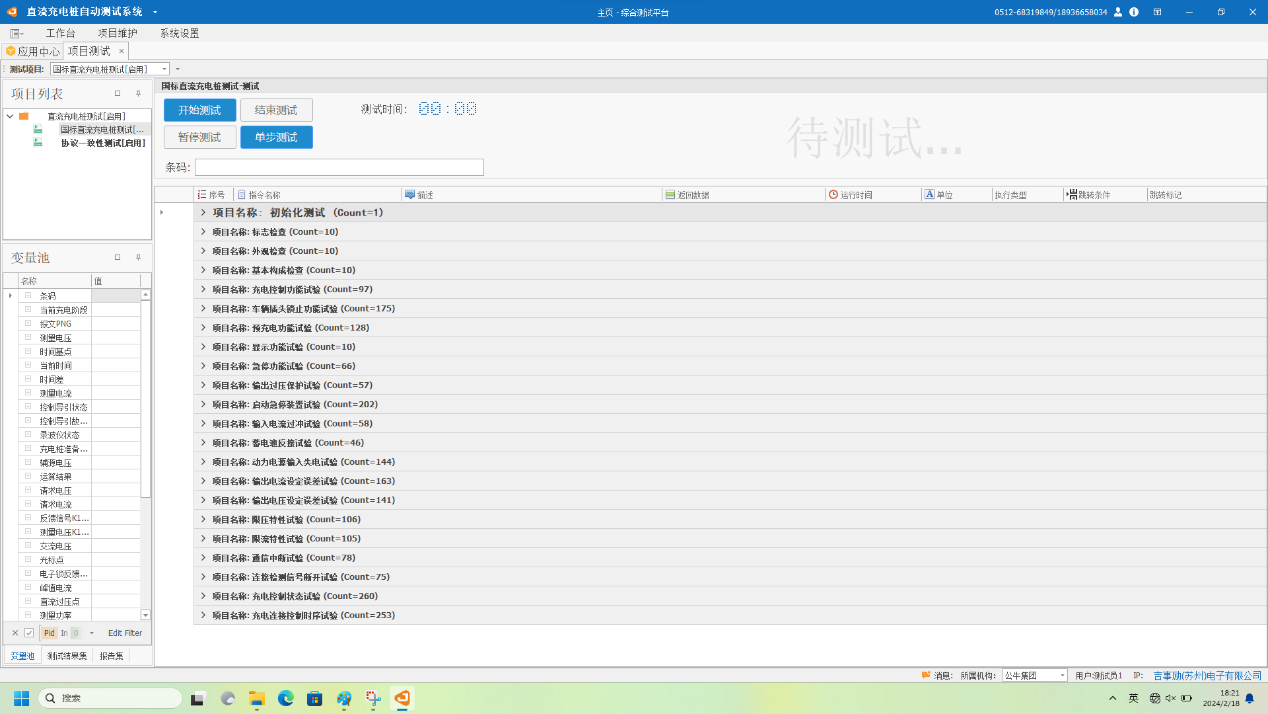

开放性架构软件平台

内建交直流充电桩国标测试项目

测试项目编辑功能

测试程序编辑功能

测试报告编辑打印功能

统计分析报表编辑功能

在线仪器控制功能

使用者权限设定

测试项目管理功能

测试人员管理功能

可以系统预设测试项目,提高测试生产率

根据用户需求可扩散硬件

测试数据可追溯性,测试结果与产品条码对应

测试记录及测试结果文件保存至本机和服务器或者MES系统

支持含有支持GPIB/USB/RS232/RS485/CAN/LAN/PC接口仪器

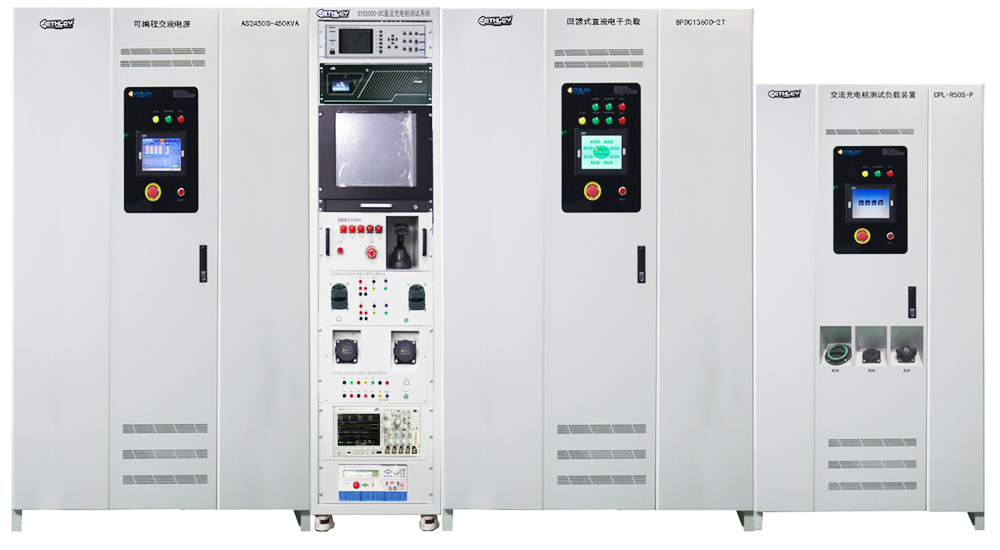

SYS5000系列交/直流充电桩自动测试系统配置表
序号 设备名称 明细 备注
1 测试系统柜 1、SYS5000系统自动测试软件
2、19寸标准系统柜、工业电脑、显示器
3、系统控制单元
4、扫描仪
5、RS232/GPIB扩展卡及其他配件
详细方案请联系
吉事励销售人员
2 功率分析仪 四通道以上
3 数字示波器 带高压探头
4 可编程交流电源 AS2000系列可编程交流电源
5 可编程负载 交流:ACL-R系列可编程交流负载/AFEL1000系列回馈式交流电子负载
直流:DCL-R系列可编程直流负载/BPDC1000系列回馈式直流电子负载
  直流充电桩   交流充电桩
项目 测试项目 项目 测试项目
功能检查 充电设定方式检查 功能检查 充电设定方式检查
通讯功能试验 通讯功能试验
显示功能试验 显示功能试验
输入功能试验 输入功能试验
计量功能试验 计量功能试验
输入性能测试 输入电压测试 保护功能试验 异常停止充电功能试验
输入电流测试 带载分合电路试验
输入功率测试 过负荷保护试验
输入功率因素测试 短路保护试验
输入谐波测试 漏电流保护试验
待机功耗测试 输入过压保护试验
输入欠/过压关断点测试 输入欠压保护试验
输入欠/过压恢复点测试 锁止装置功能试验
输入频率缓升/缓降测试 过温保护试验
输入电压缓升/缓降测试
输出性能测试 输出电压误差试验 其他试验 充电连接方式检查
输出电流误差试验   控制导引和充电控制试验
稳压精度试验   PE/CP/CC回路通断故障状态试验
稳流精度试验   R2/R3电阻仿真等效电阻模拟功能
纹波系数试验   PWM频率、PWM占空比试验
限压/流特性试验   检测点1电压、检测点3对PE电阻测量功能
效率和功率因素试验   S2断开试验、保护性导体连续性丢失
均流不平衡度试验   车辆端口测试、PE断针测试、CC 中断、CP断电、CP接地、CC,PE回路电阻试验
输出电流控制时间试验   R2电阻调整100~32000Ω,调节精度1Ω
输出电流停止效率试验   R3电阻调整 100~32000Ω,调节精度1Ω
安全要求试验 输入过压/欠压保护试验 其他试验 充电接口、通信、控制兼容性试验
输入过流/欠流保护试验 绝缘性能测试
过温保护试验 接地连续性试验
急停功能试验 低压辅助电源试验
软启动试验
电池反接试验
蓄电池电压检测试验





具体方案请联系JETHLEY吉事励销售部
