回馈式交流电子负载
AFEl1000系列
产品描述

◉功率:5KVA-1000KVA;◉输入频率10-500Hz;◉具有2-50次谐波编辑功能,功率因数可设定,可模拟阻性、感性、容性及非线性负载◉可模拟单相、两相、三相性负载;◉多种工作模式;◉采用单/三相PFC回馈式设计,纯数字化PWM整流技术功率因数高,对电网污染小,精度高,动态响应速度快,能量100%回馈电网,省电节能。

咨询购买
产品型录
产品视频
相关文章
用户手册
产品介绍



AFEl1000系列回馈式交流负载采用单/三相PFC回馈式设计,纯数字化PWM整流技术,功率因数高,对电网污染小,输出精度高,动态响应速度快,能量100%回馈电网,省电节能;广泛应用于工厂、科研机构,实验室、高校等机构作为发电机组、变频器、UPS/EPS、交流电源、AC转换器等交流系统产品的老化、测试、性能检测;DC-AC、AC-AC电源转换器测试。(备注:双向交流电源、直流电源、谐波编辑等功能需选配).

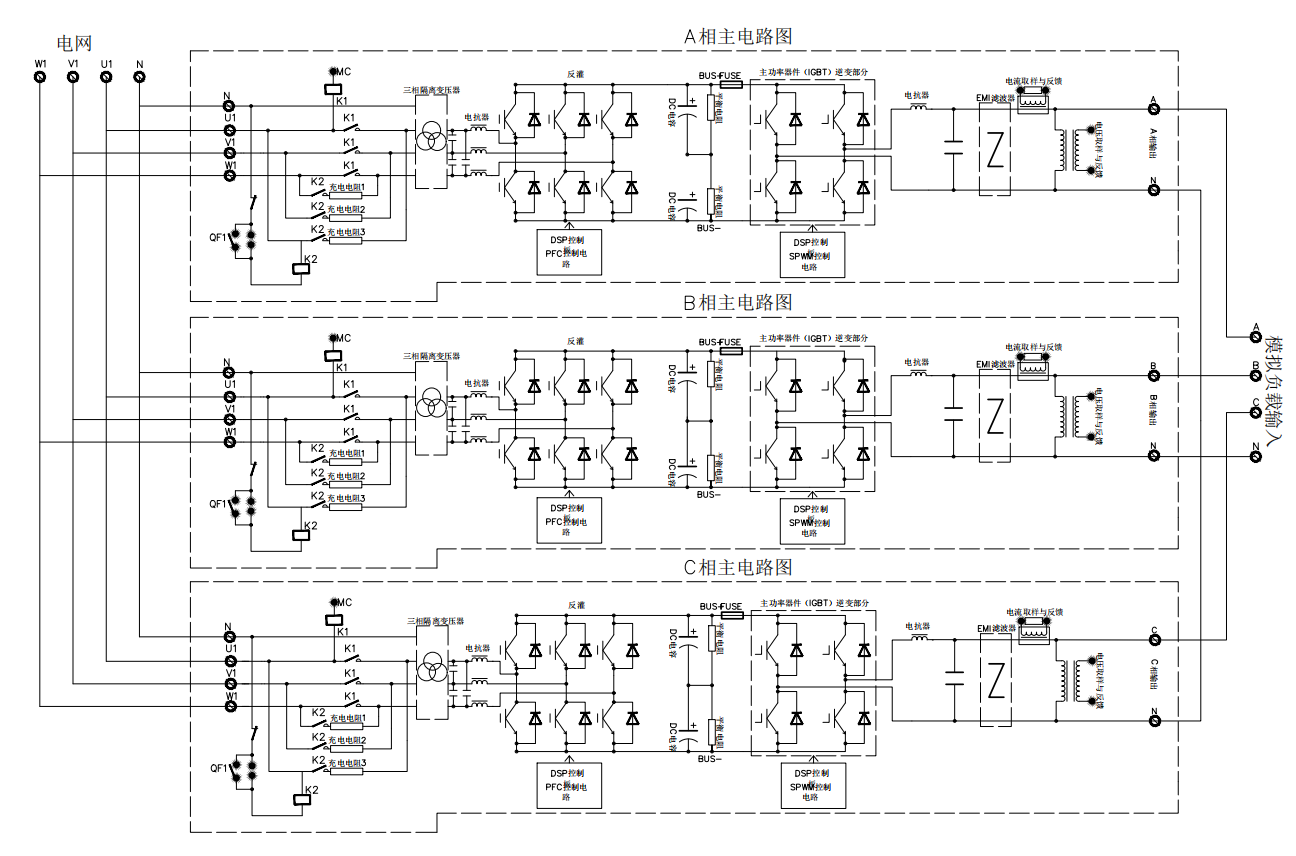

单/三相P.F.C回馈设计,电气完全隔离;
能量回馈,馈网电流污染小,输入功率因数高:>0.99,额定工作时谐波<3%;

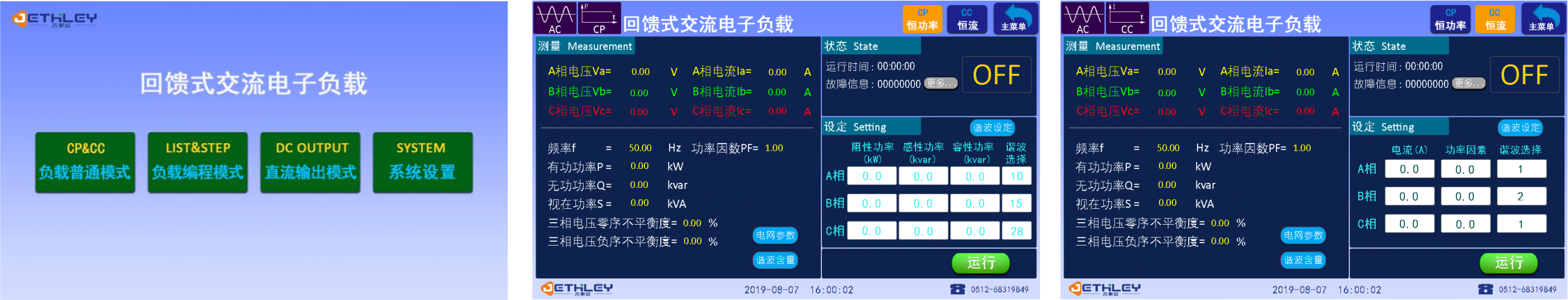

智能监控功能,友好的人机界面,具有本地和远程控制两种方式,
配上位机控制软件;可测量多种数据,可以将测量数据上传到PC机上并实现对检测过程数据的过程记录存储功能;
负载模式:具有恒阻、恒流、恒功率等功能;
三相独立可调,可模拟单相、二相、三相负载及非线性负载;
具有2-50次谐波叠加编辑功能(选配);
功率因素-1~1(超前、滞后)范围内可设定;
可模拟阻性、感性、容性及非线性负载等多种负载特性;
高精准度电压、电流、电阻、无功、功率、功率因素设定与测量;
具有宽范围电压和频率输入功能;
效率≥90%(满载);
完整的保护功能:具有缺相、过压、过流、过温、过载、短路、反接等多种保护;
报表数据分析功能;
直流电源和交流电源功能需选配。


















AFEL1000系列回馈式交流电子负载
型号Mode AFEL1005 AFEL1010 AFEL1020S AFEL1030S AFEL1060S AFEL1100S AFEL1200S AFEL1300S AFEL1500S
容量Power 5KW 10 KW 20KW 30KW 60KW 100KW 200KW 300KW 500KW
制作方式Working  SPWM脉宽调制方式
运行模式Patterns 恒流、恒阻、恒功率



交流侧

相数
1φ2W+PE 单相两线+地线 3φ4W+PE 三相四线+地线
电压
50V-300VAC@100%功率
A相:50V-300VAC/B相:50V-300VAC/C相:50V-300VAC@100%功率
电流
0-23A 0-46A 0-30A 0-46A 0-92A 0-152A 0-304A 0-456A 0-758A
频率 10Hz - 200 Hz(5Hz - 500 Hz选购)
峰值因素CF 1. 4-5. 0
功率因素PFC -1~1可调(超前、滞后)
响应时间
≤5ms
功能 运行模式 负载模式*电源模式*直流模式(备注:电源模式和直流模式需选配
负载模式 定电流CC



范围 0-额定电流
FP设置 -1 ~ 1可调(超前、滞后)
分辨率 0.1A
精度 ≤0.1%FS
定电阻CR



FP设置 -1 ~ 1可调(超前、滞后)
分辨率  0.1Ω
精度 ≤0.1%FS
定功率CP



范围 0-额定功率
FP设置 -1 ~ 1可调(超前、滞后)
分辨率 0.1KW
精度 ≤0.1%FS
回馈特性

 相数 1Φ2W+PE 单相两线+地线 3Φ4W+PE 三相四线+地线
 电压 220VAC±10% 380VAC±10%
 频率 47Hz-63Hz
 波形失真 THD≤3%(额定功率)
 回馈功率 100%满量程功率回馈
谐波功能(选配


次数 2-50次
精度 10%
组数 3组
整机效率Efficiency ≥93%
显示Show 10寸液品触摸显示屏
通讯接口Interface RS485标配/以太网口(选配)/CAN(选配)
电气隔离Quarantined 工频变压器隔离
绝缘电阻Insulation 输入对机壳20MΩ 500VDC,输出对机壳20MΩ 500VDC
耐压特性Voltage withstand 输入对机壳1500VAC 1分钟,输入对输出 1500VAC 1分钟
噪音Noise(1m) <70dB
保护Protection 过欠压、过欠频、过流、过温、过载、短路、缺相、相序等
冷却方式Cooling 风扇强制冷却
重量(KG)40 60 75 300 350 600 800 1500 2000 3000
体积W* H* D
550x980x700
800x1680x850
1000x2000x850 1000x2000x1050
1500x2000x1250
2400x2000x850
3000x2000x1050
运行环境Environment -10 ~ 45℃(室外-20℃ - 50℃需定制)     10-90%RH
