标准直流电源

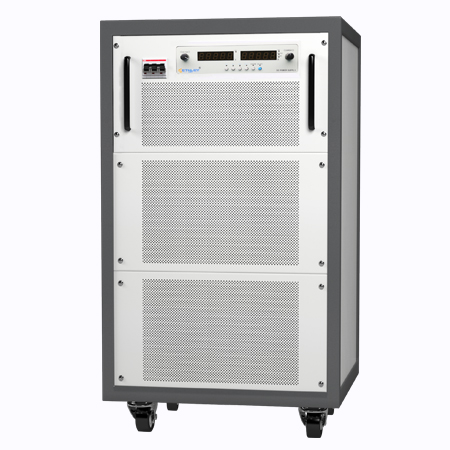

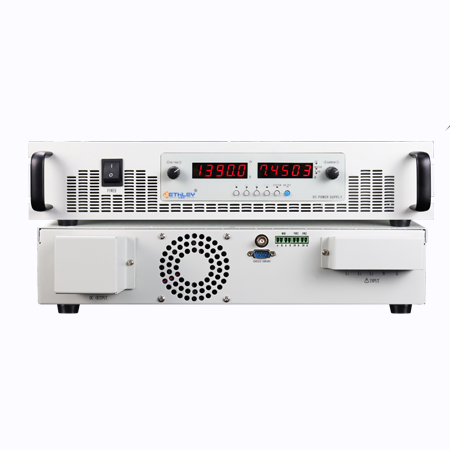

DS1000系列
产品描述

◉功率600W-2000KW;◉电压规格:5V-3000VDC可选;◉采用PWM技术、精度高、 模块化设计,可并串联使用;◉支持R232、RS485、GPIB多种通讯接口可选,MODBUS-RTU标准通讯协议。

咨询购买
产品型录
产品视频
相关文章
用户手册
产品介绍



 DS1000系列直流电源是采用PWM技术的高频开关式直流电源,模块化设计,采用先进的DSP数字控制技术,确保直流电源输出的高精度、低纹波、电压电流动态响应速度快,且效率高达93%;与传统的可控硅电源相比较,高频开关式直流电源具有体积小,重量轻,纹波小,功率因数高、稳定性好等优点,特别是高电压输出稳定性尤其明显;产品主要定位于电子电力生产、蓄电池行业、PCB板制造行业及通讯、PLC供电、机电老化试验、研究单位、实验室对高精度直流电源的需求。





采用高速DSP进行PID运算,直接输出PWM,模块化设计,高功率密度、体积小、大大降低故障率;
控制电路采用高速CPU,稳压精度高,纹波小;
采用16bit高速ADC,快速精确测量电压、电流值;
输出电压、电流、功率可以从零到全范围可设定;
恒定电压、 恒定电流、恒定功率之使用, 可自动交叉变换, 维持控制与保护兼顾特性;
LED显示,5位数字电压、电流显示;
并机功能:外置M&S主-从并机端口,单机可通过系统设置任意切换主-从机,最多支持200台同型号产品并机;
通讯接口:RS232、RS485、GPIB多种通讯接口可选,MODBUS-RTU标准通讯协议,标配0-5V模拟量信号接口;
具有过压、 过流、 过温、 短路保护功能;
输入输出隔离。





DS 1000系列开关式直流电源
型号Mode 见后附选型规格表
容量Power 600 W- 2000 KW
制作方式Working  SPWM
输入INPUT 相数Phase 1φ2W+PE 单相两线+地线 或者3φ4W+PE 三相四线+地线
电压Voltage 220 V±10 % 或者 380V±15%
频率Frequency 47 Hz - 63 Hz
输出OUTPUT 电压 Voltage 0 - 100 %满量程电压可设定
电流 Current 0 - 100 %满量程电流可设定
功率 Wattage 0 - 100 %满量程功率可设定
LED显示Display 五位数字表显示:电压Vrms、电流Arms
电压纹波rms Voltage Ripple 0 . 2 % FS(满量程)
电流纹波rms Current Ripple 0 . 3 % FS(满量程)
稳压精度Voltage Regulation ≤±0 . 1 % FS( FS Resistor Load )
稳流精度Current Regulation ≤±0 . 1 % FS( FS Resistor Load )
电源调整率 Linear Regulation ±0 . 1 % FS
负载调整率Load Regulation ± ≤0 . 5 %
最高效率 Efficiency ≥93 %
电压解析度Voltage Resolution V0<100V:0.001V;   V0<1000V:0.01V;    V0≥1000V:0.1V
电流解析度Current Resolution 输出 Io< 10 A:分辨率0 . 001 A;    输出 100> Io≥ 10 A:分辨率0 . 001 A; 输出1000 A>Io≥100 A:分辨率0 .0 1 A; 输出Io≥1000 A:分辨率0.1 A;
测量精确度 电压Voltage 0.05%+0 . 1 % FS
电流Current 0.05%+0 . 1 % FS
功率 Wattage 0.05%+0 . 1 % FS
电磁兼容 EMC 输入EMI滤波器
通讯接口Interface RS232/RS485 标配0-5V模拟量信号接口
绝缘电阻 Insulation 输入对机壳20 M 500 VDC, 输出对机壳20 M 500 VDC
耐压 Pressure resistance 输入对机壳1500 VAC 1分钟, 输入对输出1500 VAC 1分钟
保护Protection 过压Over voltage 过流Over Current 过温Over Temp 过载Over Load 短路Short Circuit
输入方式 Input mode 接线排
输出方式 Output mode 接线柱/铜排
冷却方式Cooling 风扇强制冷却
运行环境Environment -10 ~ 45℃(室外-20℃ - 50℃需定制)     10-90%RH





型号 Model 输出 OUTPUT 型号 Model 输出 OUTPUT 型号 Model 输出 OUTPUT 型号 Model 输出 OUTPUT
容量 Capacity 电压 电流 容量 Capacity 电压 电流 容量 Capacity 电压 电流 容量 Capacity 电压 电流
DS 1000
(600 W)
10 V 60 A DS 1002
(1 . 5 KW)
10 V 150 A DS 1003

(3 KW)
10 V 300 A DS1005
(5 KW)
10 V 500 A
30 V 20 A 30 V 50 A 30 V 100 A 30 V 167 A
60 V 10 A 60 V 25 A 60 V 50 A 60 V 84 A
100 V 6 A 100 V 15 A 100 V 30 A 100 V 50 A
150 V 4 A 150 V 10 A 150 V 20 A 150 V 34 A
300 V 2 A 300 V 5 A 300 V 10 A 300 V 17 A
600 V 1 A 600 V 2 . 5 A 600 V 5 A 600 V 8 . 5 A
1000 V 0 . 6 A 1000 V 1 . 5 A 1000 V 3 A 1000 V 5 A
    1500 V 1 A 1500 V 2 A 1500 V 3 . 4 A
DS 1010
(10 KW)
10 V 1000 A DS 1015

(15 KW)
10 V 1500 A DS 1020
(20 KW)
10 V 2000 A DS 1030
(30 KW)
10 V 3000 A
30 V 334 A 30 V 500 A 30 V 667 A 30 V 1000 A
60 V 167 A 60 V 250 A 60 V 334 A 60 V 500 A
100 V 100 A 100 V 150 A 100 V 200 A 100 V 300 A
150 V 67 A 150 V 100 A 150 V 134 A 150 V 200 A
300 V 34 A 300 V 50 A 300 V 67 A 300 V 100 A
600 V 17 A 600 V 25 A 600 V 34 A 600 V 50 A
1000 V 10 A 1000 V 15 A 1000 V 20 A 1000 V 30 A
1500 V 7 A 1500 V 10 A 1500 V 13 . 5 A 1500 V 20 A
DS 1060
(60 KW)
10 V 6000 A DS 1080
(80 KW)
10 V 8000 A DS 1100
(100 KW)
10 V 10000 A DS 1120

(120 KW)
10 V 12000 A
30 V 2000 A 30 V 2667 A 30 V 3334 A 30 V 4000 A
60 V 1000 A 60 V 1334 A 60 V 1667 A 60 V 2000 A
100 V 600 A 100 V 800 A 100 V 1000 A 100 V 1200 A
150 V 400 A 150 V 534 A 150 V 667 A 150 V 800 A
300 V 200 A 300 V 267 A 300 V 334 A 300 V 400 A
600 V 100A 600 V 134 A 600 V 167 A 600 V 200 A
1000 V 60 A 1000 V 80 A 1000 V 100 A 1000 V 120 A
1500 V 40 A 1500 V 54 A 1500 V 67 A 1500 V 80 A
DS 1150
(150 KW)
30 V 5000 A DS 1180
(180 KW)
30 V 6000 A DS 1200

(200 KW)
30 V 6667 A DS 1240
(240 KW)
100 V 2400 A
60 V 2500 A 60 V 3000 A 60 V 3334 A 150 V 1600 A
100 V 1500 A 100 V 1800 A 100 V 2000 A 300 V 800 A
150 V 1000 A 150 V 1200 A 150 V 1334 A 600 V 400 A
300 V 500 A 300 V 600 A 300 V 667 A 800 V 300 A
600 V 250 A 600 V 300 A 600 V 334 A 1000 V 240 A
1000 V 150 A 1000 V 180 A 1000 V 200 A 1200 V 200 A
1500 V 100 A 1500 V 120 A 1500 V 134 A 1500 V 160 A
2000 V 75 A 2000 V 90A 2000V 100A 2000 V 120 A
DS 1300
(300 KW)
100 V 3000 A DS 1360
(360 KW)
100 V 3600 A DS 1400
(400 KW)
100 V 4000 A DS 1500
(500 KW)
100 V 5000 A
150 V 2000 A 150 V 2400A 150 V 2667 A 150 V 3334 A
300 V 1000 A 300 V 1200 A 300 V 1334 A 300 V 1667 A
600 V 500 A 600 V 600 A 600 V 667 A 600 V 834 A
800 V 375 A 800 V 450 A 800 V 500 A 800 V 625 A
1000 V 300 A 1000 V 360A 1000 V 400 A 1000 V 500 A
1200 V 250 A 1200 V 300 A 1200 V 334 A 1200 V 417 A
1500 V 200 A 1500 V 240 A 1500 V 267 A 1500 V 334 A
2000 V 150 A 2000 V 180A 2000 V 200 A 2000 V 250 A
DS 1600
(600 KW)
100 V 6000 A DS 1800
(800 KW)
300 V 2667 A DS 11000
(1000 KW)
300 V 3334 A DS 11200
(1200 KW)
300 V 4000 A
150 V 4000 A 600 V 1334 A 600 V 1667 A 600 V 2000 A
300 V 2000 A 800 V 1000 A 800 V 1250 A 800 V 1500 A
600 V 1000 A 1000 V 800 A 1000 V 1000 A 1000 V 1200 A
800 V 750 A 1200 V 667 A 1200 V 834 A 1200 V 1000 A
1000 V 600 A 1500 V 534 A 1500 V 667 A 1500 V 800 A
1200 V 500 A 2000 V 400 A 2000 V 500 A 2000 V 600 A
1500 V 400 A
2000 V 300 A
DS 11500
(1500 KW)
300 V 5000 A DS 11800
(1800 KW)
300 V 6000 A
DS 12000
(2000 KW)
300 V 6667 A
600 V 2500 A 600 V 3000 A 600 V 3334 A
800 V 1875 A 800 V 2250 A 800 V 2500 A
1000 V 1500 A 1000 V 1800 A 1000 V 2000 A
1200 V 1250 A 1200 V 1500 A 1200 V 1667 A
1500 V 1000 A 1500 V 1200 A 1500 V 1334A
2000 V 750 A 2000 V 900A 2000 V 1000 A
