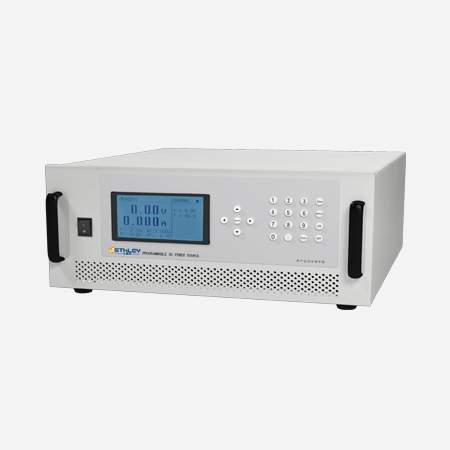

可编程交流恒流源
CCS2000 Series
产品描述

采用SPWM高频脉宽调制方式,可调制输出电流及频率,响应速度快,恒流精度高、能长期稳定工作;并且能够克服由于电网电压波动、回路电阻变化、产品内阻变化所引起的电流变化,不受人为因素的影响;主要用于特定产品电流热效应测试和应用的场所,如断路器、熔断器、热继电器、磁力启动器等保护性开关及各类变压器等需要设定额定电流、动作电流、短路电流等热效应进行测试的场合;低压电器制造企业、电器检测机构、电器科研单位、高校实训基地;塑壳断路器特性测试与校验设备、小型断路器瞬动特性测试与校验设备、精益生产检测线。

咨询购买
产品型录
产品视频
相关文章
用户手册
产品介绍











CCS2000系列可编程交流恒流源
型号Model CCS2000 CCS2001 CCS2002 CCS2003 CCS2005 CCS2010 CCS2010S CCS2015S CCS2030S
容量 Power 500VA 1KVA 2KVA 3KVA 5KVA 10KVA 10KVA 15KVA 100KVA
制作方式Working SPWM(正弦脉宽调制)
输入INPUT 相数Phase 1φ2W+PE 单相两线+PE
3φ4W+PE 三相四线+PE
电压Voltage 220V±15%
380V±15%
频率Frequency 47Hz - 63Hz
  相数Phase 1φ2W+PE 单相两线+PE
3φ4W+PE 三相四线+PE
  频率Frequency 40~120Hz(40~500HZ可配,10~1000Hz订制)0.1Step
  电压Voltage 电流Current
  10VAC 0-50A 0-100A 0-200A 0-300A 0-500A 0-1000A 0-334A 0-500A 0-1000A
  30VAC 0-17A 0-34A 0-68A 0-102A 0-70A 0-340A 0-110A 0-170A 0-340A
  100VAC 0-5A 0-10A 0-20A 0-30A 0-50A 0-100A 0-34A 0-50A 0-100A
  300VAC 0-1.7 0-3.4A 0-6.8A 0-10.2A 0-17A 0-34A 0-11A 0-17A 0-34A
LED显示 Display             电压Vrms、电流Arms、频率Fre、功率Wattage
电源调整率 Line Regulation 0.1%
负载调整率 Load  Regulation 1%
波形失真度 T.H.D         1.5%(纯阻性负载)
频率稳定度 Frequency Regulation 0.01%
电压解析度 VoltageResolution 0.1V
频率解析度 Frequency Resolution <100Hz,0.01Hz step; >100Hz,0.1Hz step
电流解析度 Current Resolution 输出Io<10A:分辨率0.001A;         输出100A>Io≥10A:分辨率0.01A;      输出1000A>Io≥100A:分辨率0.1A;          输出1000A>Io:分辨率1A;
测量精确度 电压 Voltage 0.3%FS+5dgt
电流 Current 0.3%FS+5dgt
功率 Wattage 0.4%FS+5dgt
频率Frequency 0.01%FS+5dgt
设定精确度 电压 Voltage 0.5%FS+5dgt
频率Frequency 0.1%FS
存储组数Memory 共9组,每组可记忆电流、频率值
可编程组数 programmable 共30组,每组可运行电流、电压、频率、上升时间、运行时间
限流设定I-LIMSet 0-Max Current
通讯接口Interface RS232C【IEEE488.2(GPIB)选配】
保护 Protection       过流Over Current   过温 Over Temp  过载Over Load  短路Short Circuit
冷却方式 Cooling 风扇强制冷却
重量(Kg) 15 20 30 35 50 80 80 120 300
体积W×H×D(mm) 430×133×370 430×177×460
430×430×450 430×765×550 430×765×550
800×1680×650
运行环境 Environment -10~45℃(室外-20℃~50℃需定制)   10-90%RH
