可编程控制直流电源

DS2000系列

产品描述

采用PWM技术的高频开关式程控直流电源，模块化设计，采用先进的DSP数字控制技术，具有恒压、恒流、恒功率模式输出，可自动交叉变换，维持控制与保护兼顾特性，确保直流电源输出的高精度、低纹波、电压电流动态响应速度快，且效率高达93%；与传统的可控硅电源相比较，高频开关式程控直流电源具有体积小，重量轻，纹波小，功率因数高、稳定性好。

咨询价格

产品型录

产品视频

用户手册

产品介绍

◉ 采用高速DSP进行PID运算,直接输出PWM,模块化设计，高功率密度、体积小、大大降低故障率;

◉ 控制电路采用高速CPU,稳压精度高，纹波小;

◉ 采用16bit高速ADC,快速精确测量电压、电流值;

◉ 具有恒压、恒流、恒功率模式输出，可自动交叉变换，维持控制与保护兼顾特性;

◉ 具有过压、过流、过温、短路保护功能，在系统中，可开启过压(OVP),过流(OCP),并可对数值进行修改;

◉ 具有9组记忆，可以将常用的参数(电压、电流)设定，方便使用时调用，一次可执行100组不同电压、电流、功率、上升时间、运行时间设定，并可连续做999999次循环测试,运行时间最短可以设定1ms;

◉ 并/串机功能：外置M&S主-从并/串机端口，单机可通过系统设置任意切换主-从机，最多支持200台同型号产品并机;

◉ 通讯接口：RS232、RS485、GPIB多种通讯接口可选，MODBUS-RTU标准通讯协议，标配0-5V模拟量信号接口；

◉ 数字式按键操作电压、电流、时间设定;

◉ 输入输出隔离;

DS2000系列可编程控制直流电源
型号 Model		后附选型规格表
功率 Power		600W-2000KW
制作方式 Working		开关 PWM
输入 INPUT	相数 Phase	1φ2W+PE 单相两线 + 地线 /3φ4W+PE 三相四线 + 地线
	电压 Voltage	220V±10%/380V±15%
	频率 Frequency	47Hz - 63Hz
输出 OUTPUT	电压 Voltage	0-100% 满量程连续可调
输出 OUTPUT	电流 Current	0-100% 满量程连续可调
显示Display		电压Vrms、电流Arms、功率Wattage、时间Time
电压纹波 rms Voltage Ripple		0.2%FS( 满量程 )
电流纹波 rms Current Ripple		0.3%FS( 满量程 )
稳压精度（Voltage Regulation）		≤±0.1%FS（FS Resistor Load）
稳流精度（Current Regulation）		≤±0.1%FS（FS Resistor Load）
电源调整率 Load Regulation		±0.1%FS
负载调整率 Load Regulation		±≤ 0.3%
效率 Efficiency		≥ 93%
时间精度 Time		Setting0.1sec+0.1%
电压解析度 Voltage Resolution		Vo ＜ 1000V:0.001V ； Vo ＜ 1000V:0.01V；Vo ≥ 1000V:0.1V
电流解析度 Current Resolution		输出Io＜10A：分辨率 0.01A ；输出 100A ＞ Io ≥ 10A: 分辨率 0.001A ；输出 1000A ＞ Io ≥ 100A: 分辨率 0.01A ；输出 Io ≥ 1000A: 分辨率 0.01A 。
设定项目	电压调节 CV	0-100% 额定电压可调
	电流调节 CC	0-100% 额定电流可调
	功率调节 CP	0-100% 额定功率可调
测量精确度	电压 Voltage	±0.1%FS
	电流 Current	±0.1%FS
	功率 Wattage	±0.1%FS
存储组数 Memory		共 9 组，每组可记忆电压、电流值，运行时间，可快速方便调用
可编程组数 Programmable		共 100 组，每组可记忆电压、电流值，运行时间，可步阶运行
级联功能Parallel connection		外置M&S主-从并机端口，单机可通过系统设置任意切换主-从机，最多支持多台并机
控制电压Control Voltage		0-5V对应0-100%FS
通讯接口 Interface		RS232C、RS485、GPIB多种通讯接口可选
电磁兼容 EMC		输入 EMI 滤波器
限流设定 I-LIM Set		O-Max Current （超过电流设定值电源保护，停止输出）
限压设定 V-LIM Set		O-Max Voltage （超过电压设定值电源保护，停止输出）
保护 Protection		过压 Over Voltage 过流 Over Current 过温 Over Temp
冷却方式 Cooling		风扇强制冷却
绝缘耐压		输入对机壳 20MΩ 500VDC , 输出对机壳 20MΩ 500VDC 输入对机壳 1500VAC 1 分钟 , 输入对输出 1500VAC 1 分钟
运行环境 Environment		-10~45 ℃（-20℃-50℃需定制） 10-90%RH( 不结露 )

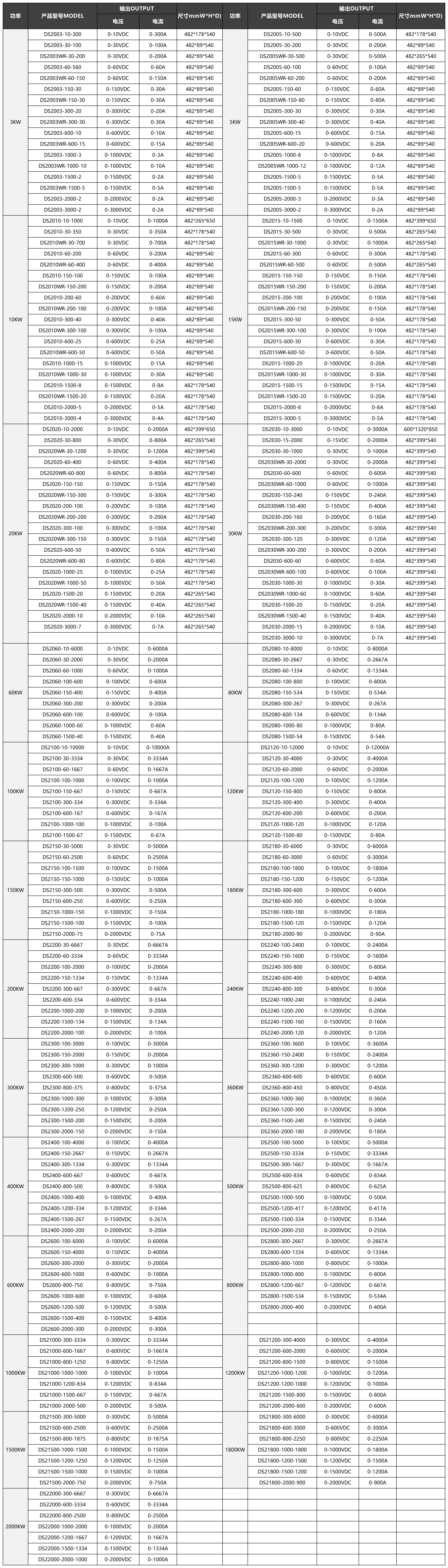

型号 Model	输出 OUTPUT		型号 Model	输出 OUTPUT		型号 Model	输出 OUTPUT		型号 Model	输出 OUTPUT
容量 Capacity	电压	电流	容量 Capacity	电压	电流	容量 Capacity	电压	电流	容量Capacity	电压	电流
DS 2000 (600 W)	10 V	60 A	DS 2002 (1. 5 KW)	10 V	150 A	DS 2003 (3 KW)	10 V	300 A	DS2005 (5KW)	10 V	500 A
	30 V	20 A		30 V	50 A		30 V	100 A		30 V	167 A
	60 V	10 A		60 V	25 A		60 V	50 A		60 V	84 A
	100 V	6 A		100 V	15 A		100 V	30 A		100 V	50 A
	150 V	4 A		150 V	10 A		150 V	20 A		150 V	34 A
	300 V	2 A		300 V	5 A		300 V	10 A		300 V	17 A
	600 V	1 A		600 V	2 . 5 A		600 V	5 A		600 V	8 . 5 A
	1000 V	0 . 6 A		1000 V	1 . 5 A		1000 V	3 A		1000 V	5 A
				1500 V	1 A		1500 V	2 A		1500 V	3 . 4 A
DS 2010 (10 KW)	10 V	1000 A	DS 2015 (15 KW)	10 V	1500 A	DS 2020 (20 KW)	10 V	2000 A	DS 2030 (30 KW)	10 V	3000 A
	30 V	334 A		30 V	500 A		30 V	667 A		30 V	1000 A
	60 V	167 A		60 V	250 A		60 V	334 A		60 V	500 A
	100 V	100 A		100 V	150 A		100 V	200 A		100 V	300 A
	150 V	67 A		150 V	100 A		150 V	134 A		150 V	200 A
	300 V	34 A		300 V	50 A		300 V	67 A		300 V	100 A
	600 V	17 A		600 V	25 A		600 V	34 A		600 V	50 A
	1000 V	10 A		1000 V	15 A		1000 V	20 A		1000 V	30 A
	1500 V	7 A		1500 V	10 A		1500 V	13 . 5 A		1500 V	20 A
DS 2060 (60 KW)	10 V	6000 A	DS 2080 (80 KW)	10 V	8000 A	DS 2100 (100 KW)	10 V	10000 A	DS 2120 (120 KW)	10 V	12000 A
	30 V	2000 A		30 V	2667 A		30 V	3334 A		30 V	4000 A
	60 V	1000 A		60 V	1334 A		60 V	1667 A		60 V	2000 A
	100 V	600 A		100 V	800 A		100 V	1000 A		100 V	1200 A
	150 V	400 A		150 V	534 A		150 V	667 A		150 V	800 A
	300 V	200 A		300 V	267 A		300 V	334 A		300 V	400 A
	600 V	100 A		600 V	134 A		600 V	167 A		600 V	200 A
	1000 V	60 A		1000 V	80 A		1000 V	100 A		1000 V	120 A
	1500 V	40 A		1500 V	54 A		1500 V	67 A		1500 V	80 A
DS 2150 (150 KW)	30 V	5000 A	DS 2180 (180 KW)	30 V	6000 A	DS 2200 (200 KW)	30 V	6667 A	DS 2240 (240 KW)	100 V	2400 A
	60 V	2500 A		60 V	3000 A		60 V	3334 A		150 V	1600 A
	100 V	1500 A		100 V	1800 A		100 V	2000 A		300 V	800 A
	150 V	1000 A		150 V	1200 A		150 V	1334 A		600 V	400 A
	300 V	500 A		300 V	600 A		300 V	667 A		800 V	300 A
	600 V	250 A		600 V	300 A		600 V	334 A		1000 V	240 A
	1000 V	150 A		1000 V	180 A		1000 V	200 A		1200 V	200 A
	1500 V	100 A		1500 V	120 A		1500 V	134 A		1500 V	160 A
	2000 V	75 A		2000 V	90 A		2000 V	100A		2000 V	120 A
DS 2300 (300 KW)	100 V	3000 A	DS 2360 (360 KW)	100 V	3600 A	DS 2400 (400 KW)	100 V	4000 A	DS 2500 (500 KW)	100 V	5000 A
	150 V	2000 A		150 V	2400 A		150 V	2667 A		150 V	3334 A
	300 V	1000 A		300 V	1200 A		300 V	1334 A		300 V	1667 A
	600 V	500 A		600 V	600 A		600 V	667 A		600 V	834 A
	800 V	375 A		800 V	450 A		800 V	500 A		800 V	625 A
	1000 V	300 A		1000 V	360 A		1000 V	400 A		1000 V	500 A
	1200 V	250 A		1200 V	300 A		1200 V	334 A		1200 V	417 A
	1500 V	200 A		1500 V	240 A		1500 V	267 A		1500 V	334 A
	2000 V	150 A		2000 V	180 A		2000 V	200 A		2000 V	250 A
DS 2600 (600 KW)	100 V	6000 A	DS 2800 (800 KW）	300 V	2667 A	DS 21000 （1000 KW）	300 V	3334 A	DS 21200 （1200 KW）	300 V	4000 A
	150 V	4000 A		600 V	1334 A		600 V	1667 A		600 V	2000 A
	300 V	2000 A		800 V	1000 A		800 V	1250 A		800 V	1500 A
	600 V	1000 A		1000 V	800 A		1000 V	1000 A		1000 V	1200 A
	800 V	750 A		1200 V	667 A		1200 V	834 A		1200 V	1000 A
	1000 V	600 A		1500 V	534 A		1500 V	667 A		1500 V	800 A
	1200 V	500 A		2000 V	400 A		2000 V	500 A		2000 V	600 A
	1500 V	400 A
	2000 V	300 A
DS 21500 (1500 KW)	300 V	5000 A	DS 21800 (1800 KW)	300 V	6000 A	DS 22000 (2000 KW)	300 V	6667 A
	600 V	2500 A		600 V	3000 A		600 V	3334 A
	800 V	1875 A		800 V	2250 A		800 V	2500 A
	1000 V	1500 A		1000 V	1800 A		1000 V	2000 A
	1200 V	1250 A		1200 V	1500 A		1200 V	1667 A
	1500 V	1000 A		1500 V	1200 A		1500 V	1334 A
	2000 V	750 A		2000 V	900 A		2000 V	1000 A
