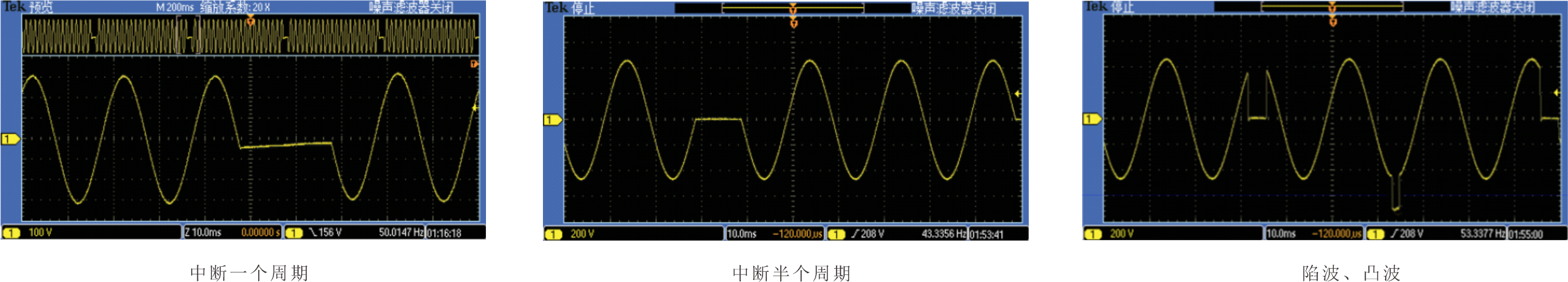

电网模拟器是一种可以模拟电网运行过程的软件工具，可以用来检测电网的运行状况，也可以模拟电力生产和传输过程中的影响，如电涌、电压、陷波、短暂中断、电压突然变化、频率逐渐变化等，可用于低压穿越试验，主要测试储能逆变器、光伏逆变器、光伏电站检测、双向充电器、充电桩等新能源行业的并网功能。

　　电网模拟器的工作原理

　　大多数电网模拟器的工作原理是通过创建电网的数学模型并使用计算机软件解决模型问题来模拟电网的实际工作状态。具体而言，电网模拟器工作流包括以下步骤：

　　1、数学建模：根据实际电网系统和电气设备的参数和特性进行适当的数学建模。

　　2、数值问题求解：利用计算机软件求解数学模型，达到电网的工作状态。

　　3、输出：输出仿真结果为图形或数据，便于用户分析和评估。

　　电网模拟器特点

　　1、采用先进的SPWM技术和直接数字合成(DDS)技术，频率稳定性高，连续性好。

　　2、不同的模拟选项：

　　交流电源模式(标准)，负载模式(可选)，直流模式(可选);

　　3、具有2-50次谐波叠加校正功能;

　　4、输出频率10-200Hz(l0-1200Hz选项)具有可变的0.01Hz/loms，可以轻松准确地进行低频实验，隔离预防实验。

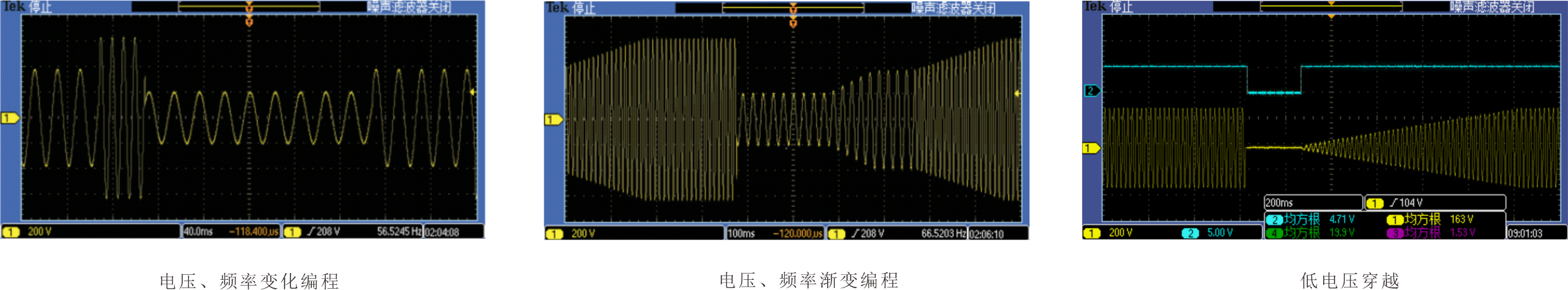

　　5、支持LIST、ST EP、PULSE三种模式，具有9个存储组，可进行电压设置，频率，上升时间，工作时间。LMS可以安装最短的工作时间，可以模拟高难度的网络测试，实现电压，频率梯度，浪涌量和顶出器的运行.999999

　　6、可以做过/欠压过/下实验; 在可编程面板中，设置所需的电压或频率变化，启动后每次电压或频率变化，都会在本实验中引起电平，非常准确和方便。

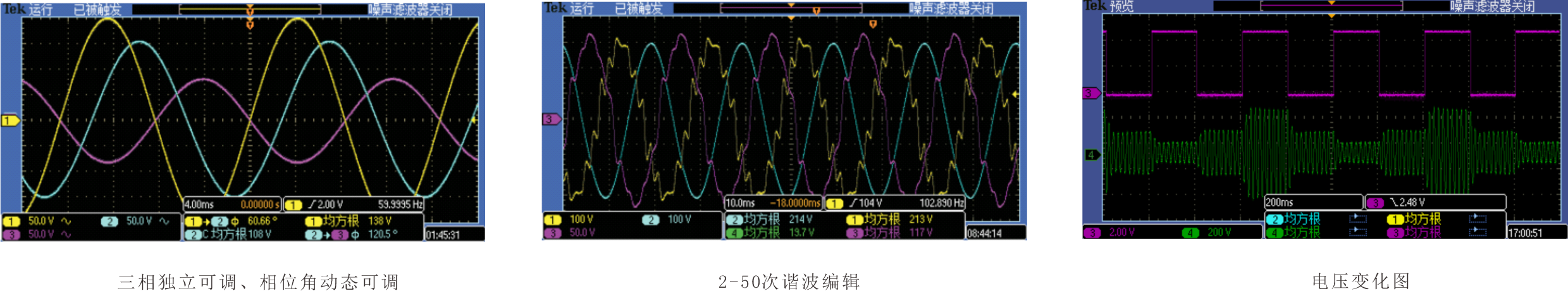

　　7、三相自由可调，动态调节相位角; 谐波校正功能2-50和间谐波校正功能16-2500 Hz，可用于测试IEC61000-4-13，GB/T14549-1993，B/T 24337-2009;

　　8、可设置波形起始角度，适用于测量非线性负载的最大电流。

　　9、提供有效值电压、有效值电流、有功功率、频率、功率因数、峰值电流等读数;

　　10、对于100%的负载释放，响应时间在1ms以内，高过载能力和瞬时电流，可以承受额定电流。3 倍

　　11、外部零电压过接同步触发信号的干触点，方便用户测试。

　　12、标准RS232，RS485，USB，局域网/GPIB通讯接口可选;

　　13、并联功能(可选)
