电气工程中的有功电能是指将电能转化为机械能或其他热能的电功率,无功功率是指在电感、电容等元器件运行过程中产生磁场所需的电功率。
无功功率是指交流带有电抗属性电路中,电场和磁场会在某个周期的一定时间段内吸收能量。
其余时间,在整个周期中平均功率为零释放能量。但是能量在电源和电抗元件(电容器、电感器)之间不断交换。
在正常情况下,高功率设备应从电源接收有功和无功功率。如果网络中没有足够的无功率,驱动装置将没有足够的无功率能来产生正常的电磁场。那么这些电气设备就不能保持在一定的状态,从而影响电气设备的正常运行。
什么是电气工程中的无功功率?
无功功率是指交流带有电抗属性电路中,电场和磁场会在某个周期的一部分时间段内吸收能量,其余时间,在整个周期中平均功率为零释放能量。但是能量在电源和电抗元件(电容器、电感器)之间不断交换。
无功功率由感性或容性负载产生
由于无功功率的存在,创造了功率因数一词:COSΦ ,功率因数在发动机铭牌上标明。指示发动机的动力效率,0.87真实是87%,不超过100%,所以这个数字是最高的1。
在阻性负载中,功率因数值为1,即100%的电能转换为其他能量。一般情况下,电网的电源可以通过工作转化为热、光、机械、化学等。
电能已经转换=做功,这项工作的功率是有功功率。但是,电容器存储电能并将其转换为电场能。感应线圈以磁场的形式存储电能,电网给他们供电,他们却没有转换,这种功率称为无功功率。
交流电的方向不断变化,从电容器或绕组中的电源积累电能并返回能量。当交流电发生变化时,电能被连续存储和返回,这部分能量不工作,而是来回传递,称为无功功率。

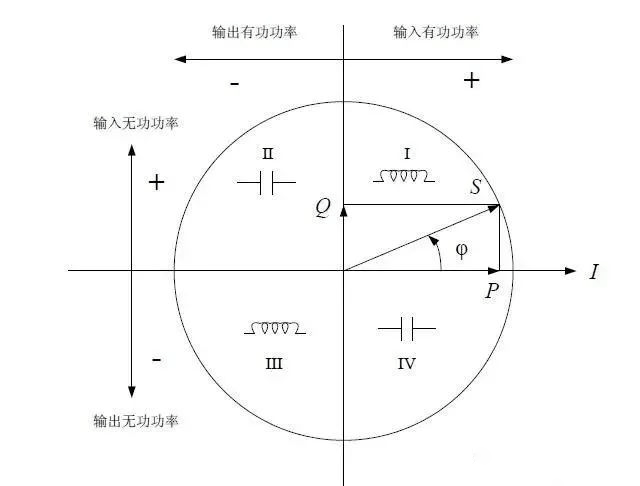

在实际应用中,主要是磁场能量和电网能量的转换,主要负载是电动机和变压器,它们将大部分电能转换为机械或热能,一小部分能量返回电网并来回传输。
变压器空载时,除了产生一点热量外,电流产生的能量通常是无功能量。无功功率的主要原因是感应线圈上的电流滞后于电压。即时电压乘以电流有时为正,有时为负。正表示线圈具有磁性,负表示磁场转换为电能并返回电网。当电力从电网传输并通过线圈时,线圈储存能量并将其返回。像弹簧一样,电能来回发送并返回。如果是纯电感,则在此过程中将无法工作。
无功功率与负载不进行做功,但他产生的电流是实际电流,只是与电压相位不同,无功功率增加了线路的电流,导致导线发热。这导致电网能量强度的降低,反应电流的变化会导致线路压降的变化,即使用线路时电压的变化。例如,当用户周围有大电流的电机开始工作时,用户家中的电压急剧下降。原因如下。

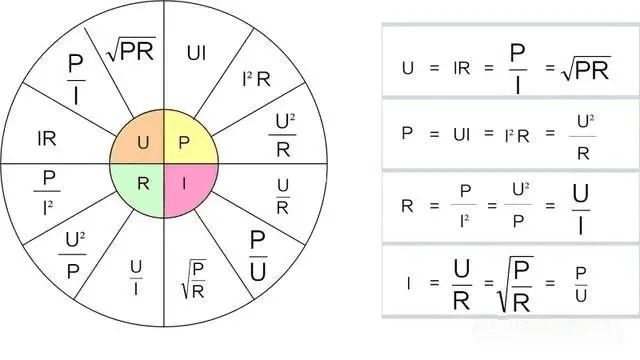

同时,由于发电机已经产生如此大的电流,并且有用电流不是很大,因此发电机的功率降低。例如,在电阻电路中,当产生热量时,可以使用P=UI以瓦特为单位计算功率,测量值可用于计算。
但是,通过将电机直接测量的电压相乘计算出的功率称为视在功率,以S表示,其测量单位不是瓦特,而是伏安(VA)。
在电机中,有功功率必须乘以一定比例,简称UI,即每个用户界面的视在功率有多少百分比是有功功率?该比例称为功率因数。

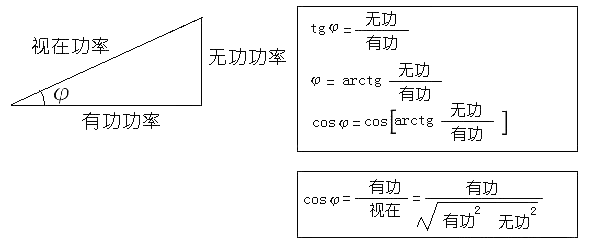

当记录功率因数时,用cosφ表示,即有功功率P与视在功率S之比,即Coase φ = p/s,有效功率等于UI乘以cosφ,即P = UI ×cosφ。
