一、电网模拟器测试能力:
1. 电网模拟器可实现电网电压波动、频率波动、谐波干扰等的模拟,为评估电网波动对充电安全性和可靠性的影响提供了试验手段。
2. 可以实现包括美国、欧洲、日本等在内的各国电网系统的仿真,为出口到国外的车辆提供出口目的地的电网环境进行充电和调试。
3. 可以通过输入电网编辑输出特定的电压波形,还可以手动编辑阶梯波、浪涌波、陷波和特定谐波含量的合成波形。软件可实现削波、畸变波形、突发波、陷波和任意波形,并能模拟交流电网的电压变化。

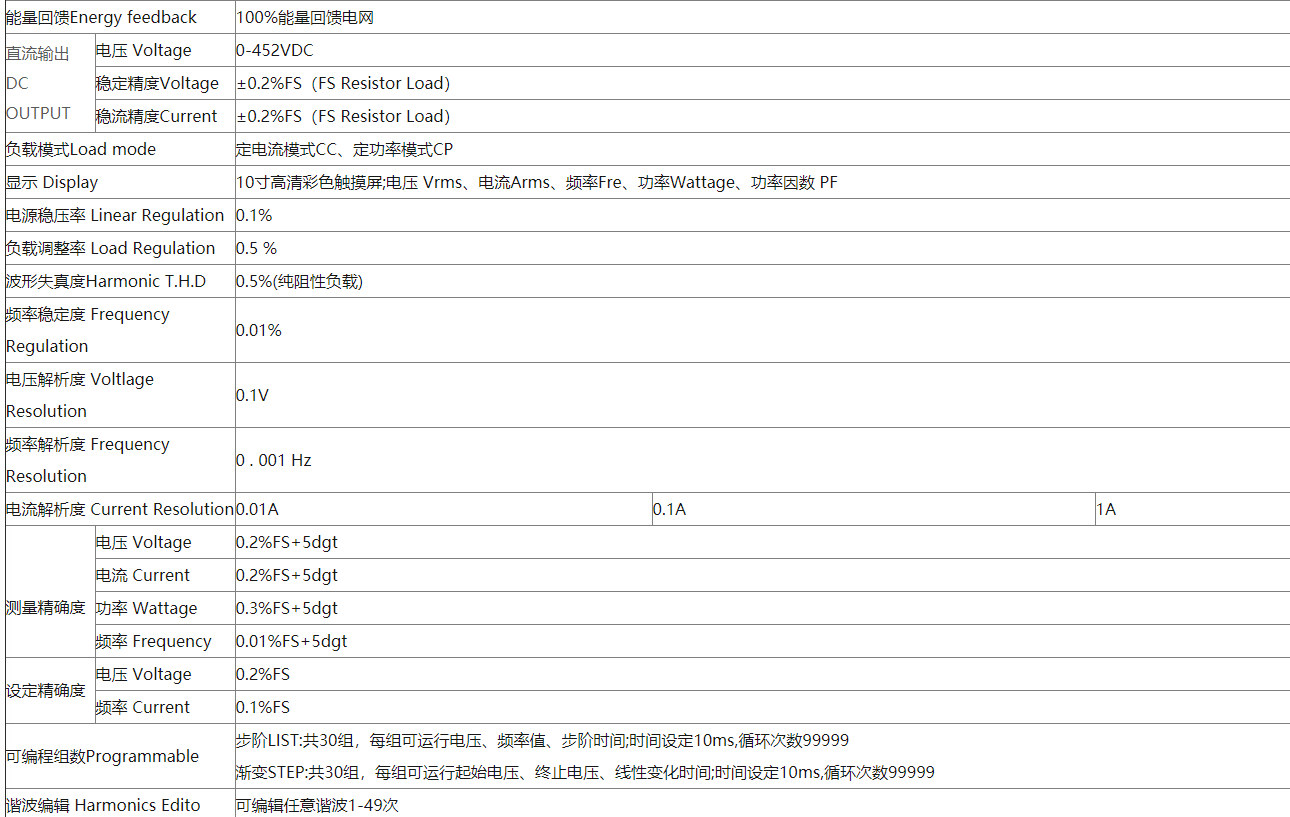

二、电网模拟器设备参数:
三、电网模拟器测试案例:
电动汽车充电是由包括电网、充电柜、充电连接通信、整车(电池管理器、蓄电池)等在内的一整套系统来完成的。任何一个环节出现任何问题都会导致充电失败。电网模拟器可以实现电网电压波动、频率波动、谐波干扰等模拟,为评估电网波动对充电安全性和可靠性的影响提供了一种测试手段。
利用电网模拟器可以实现电压突升波形、电压突降波形、电压陷波波形、电压模拟电网电压波形的输出,测试充电系统的性能。
利用电网模拟器,还可以再现各地电网异常时采集到的电压波形,由实验室模拟输出电压对产品进行测试,从而提高再现现象和解决产品问题的效率。
