变电站直流电源系统是为信号设备、保护、自动装置、应急照明、应急电源、以及断路器分合闸操作提供直流电源的供电设备。直流系统是一个独立的电源,不受发电机、工厂用电量和系统运行方式的影响,是在外部交流电源中断的情况下确保蓄电池继续提供直流电源的重要装置。
将交流电用于变电站内负荷很方便,为什么还推荐用直流电呢?使用直流电源系统主要有三个原因。
1、直流输出电压稳定。
2、单台直流屏有两个交流输入(自动切换),外加一个蓄电池,相当于三个电源。
3、如果使用交流电源,当系统发生短路时,电压会因短路而下降,这也会降低二次控制电压。在严重的情况下,由于电压过低,断路器将无法跳闸。
直流电源系统的用电负载极其重要,对电源的可靠性要求很高。直流电源系统的可靠性是保证变电站安全运行的决定性条件之一。

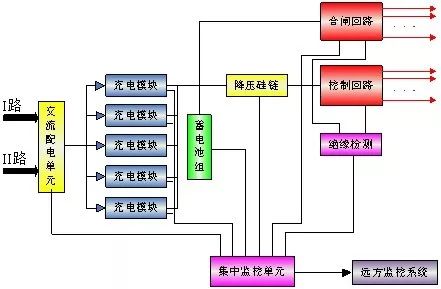

直流电源系统的组成部分:
1、控制母线(KM):直流电源面板中的正负主母线,一般为220V。
2、合闸母线(HM):用于断路器的电磁合闸机构等电力负荷的直流电源屏上的直流母线,一般为240V。
3、直流馈线:从直流馈线盘到直流小母线和直流配电盘的直流电力电缆。
4、蓄电池组:用于储存电能,可向直流母线输出电能,并通过逆变装置向交流母线输出电能。
5、充电器:用于将直流屏上的交流输入线转换成直流,对直流母线进行充电。
6、微机监测单元:用于监测直流电源系统的绝缘故障。
