充电桩测试
国标、能标、欧标、美标、CHAOJI等交/直流充电桩自动测试方案
方案详情

充电桩电气性能测试简介

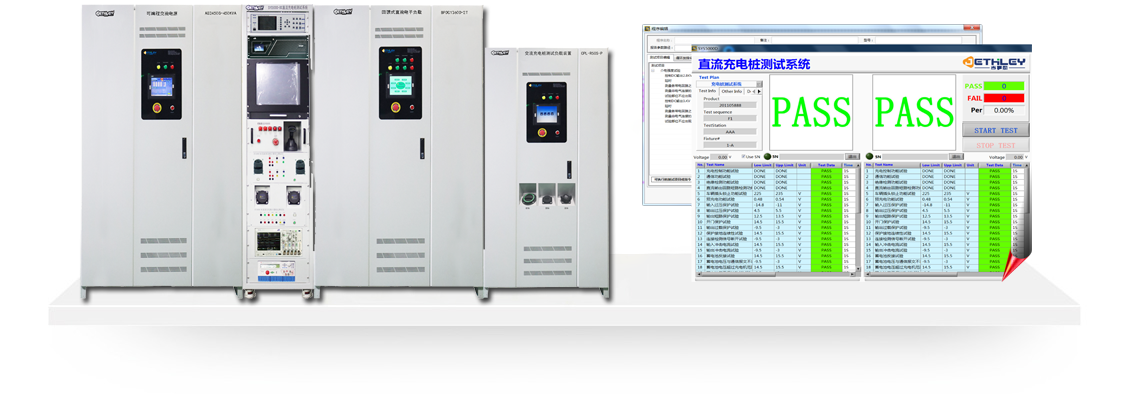

SYS5000系列交/直流充电桩自动测试系统参考新能源电动汽车交/直流充电桩国标标准、能标、欧标以及国家电网公司相关要求为依据,在整个检测过程中全部由软件自动按预先设定的程序进行,多路可独立实现全自动测试消除人为因素对检测结果的影响,使检测结果更加准确,大大缩短充电桩出厂检测时间,可大幅度提高测试效率,是研发、质检、生产等部门检测充电桩性能的最佳测试系统。

遵循标准

序号 标准号 标准名称
1 GB 191 包装 储运 图示标志
2 GB 4793.1 测量、控制和实验室用电气设备的安全要求 第*部分:通用要求
3 GB/T 18487.1-2015 电动汽车传导充电系统 第1部分: 通用要求
4 GB/T 18487.2-2017 电动汽车传导充电系统 第 2 部分:非车载传导供电设备电磁兼容要求
5 GB/T 20234.2-2015 电动汽车传导充电用连接装置 第2部分:交流充电接口
6 GB/T 20234.3-2015 电动汽车传导充电用连接装置 第3部分:直流充电接口
7 GB/T 27930-2015 电动汽车非车载传导式充电机与电池管理系统之间的通信协议
8 Q/GDW1592-2014 电动汽车交流充电桩检验技术规范
9 Q/GDW1591-2014 电动汽车非车载充电机检验技术规范
10 N/BT 33001-2018 电动汽车非车载传导式充电机技术条件
11 GB∕T 18487.2-2017 电动汽车传导充电系统 第2部分:非车载传导供电设备电磁兼容要求
12 GB∕T 33594-2017 电动汽车充电用电缆
13 NBT 33008.12018/2013 电动汽车充电设备检验试验规范 *1部分非车载充电机
14 NBT 33008.22018/2013 电动汽车充电设备检验试验规范 第2部分交流充电机
15 GB/T 34657.1-2017 电动汽车传导充电互操作性测试规范 第1部分:供电设备
16 GB/T 34658-2017 电动汽车非车载传导式充电机与电池管理系统之间的通信协议一致性测试
17 IEC61851-1/23/24 电动汽车传到充电系统
18 IEC61851-21-2 电动车辆导电充电系统 第21部分:导电连接至交流/直流电源的电动车辆要求
19 IEC62477 电力电子变换器系统和设备的安全要求
20 DIN70121 一致性及互操作性测试
21 DL/T621-1997  交流电气装置的接地
22 ISO 15118-4-2018 道路车辆.电网通信接口车辆
23 IEC 61851-23  Electric road vehicles and industrial trucks
24 IEC 62196-1 International standard norme internationanle Part1:General requirements
25 IEC 62196-2 International standard norme internationanle Part2:Dimensional compatibility and interchangeability requirements for a.c. pinand contact-tube accessories
26 IEC 62196-3 International standard norme internationanle



新国标标准设计:模拟车辆BMS软件符合《GB/T 27930-2015电动汽车非车载传导式充电机与电池管理系统之间的通信协议》协议标准。控制导引线路符合《GB/T18487.1-2015电动汽车传导充电系统第1部分:通用要求》中控制导引电路原理规定

标准连接插座:车辆插座符合《GB/T 20234.3-2015电动汽车传导充电用连接装置第3部分:直流充电接口》规定

异常故障模拟:简易测试系统可硬件模拟连接器过温、电池组过温、连接器故障、元件故障等硬件故障测试

数据结果实时显示:测试数据实时显示当前充电电压,电流,充电时间,充电状态等,充电桩实际状态-目了然



直流充电桩接口模拟装置-国标

JETHLEY自主研发的EV1000P-DC国标直流充电桩测试仪,满足新国标《GB/T 34657.1-2017 电动汽车传导充电互操作性测试规范 第一部分:供电设备》的互操性测试、《GB/T 34658-2017 电动汽车非车载传导式充电机与电池管理系统 之间的通信协议一致性测试》等,可满足实验室及现场等多种场合工作误差、显示误差、付费金额误差、时钟示值误差等计量检定测试的需要。



直流充电桩接口模拟装置-欧标

JETHLEY自主研发的EV1000P-DC欧标直流充电桩测试仪(电能计量检定装置),主要应用于欧标直流充电桩产品调试及功能验证,基于欧标协议ISO 15118-4:2018,DIN SPEC 70121开发,可广泛应用于充电设施制造商、电力部门、各级计量单位对欧标电动汽车直流充电桩 ,进行前期研发调试,出厂测试,及非车载充电机购买方进行现场验收测试。



便携式交直流充电桩综合测试仪
