吉事励电源厂家:什么是稳压电源?
稳压电源未调节的AC(转换交流电),以恒定的DC(直接电流)。稳压电源用于确保即使输入发生变化,输出也能保持恒定。
直流稳压电源也称为线性直流电源,它是一种嵌入式电路,由各种块组成。
稳压电源将接受交流输入并提供恒定的直流输出。下图显示了典型的稳压直流电源的框图。
直流稳压电源的基本构建块如下:
降压变压器
一个整流器
直流滤波器
一个调节器
稳压电源的运行
降压变压器
一个降压变压器将逐步降低电压从交流电源到所需的电压电平。如此调整变压器的匝数比以获得所需的电压值。变压器的输出作为整流电路的输入。
整改
整流器是由二极管组成的电子电路,它执行整流过程。整流是将交流电压或电流转换为相应的直流(DC)量的过程。整流器的输入是交流电,而其输出是单向脉动直流电。
尽管在技术上可以使用半波整流器,但与全波整流器相比,其功率损耗很大。因此,全波整流器或桥式整流器用于对交流电源的两个半周期进行整流(全波整流)。下图显示了一个全波桥式整流器。
桥式整流器由四个按上述方式连接的pn结二极管组成。在电源的正半周,变压器次级的感应电压即VMN为正。因此点E相对于F是正的。因此,二极管D3和D2反向偏置,而二极管D1和D4正向偏置。所述二极管d3和d2将作为断开的开关动作(实际上有一些电压降)和二极管D1和D4将作为闭合开关并开始导电。因此,整流器的输出端会出现整流波形,如第一张图所示。当次级感应电压即VMN为负时,D3和D2正向偏置,另外两个反向偏置,并且正电压出现在滤波器的输入端。
直流过滤

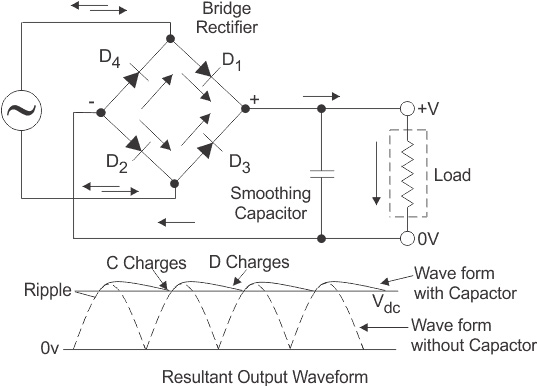

来自整流器的整流电压是脉动直流电压,具有非常高的纹波含量。但这不是我们想要的,我们想要一个纯无纹波的直流波形。因此使用了过滤器。使用不同类型的滤波器,例如电容滤波器、LC滤波器、扼流圈输入滤波器、π型滤波器。下图显示了沿整流器输出连接的电容器滤波器以及由此产生的输出波形。
随着瞬时电压开始增加电容器的电荷,它会一直充电直到波形达到其峰值。当瞬时值开始减小电容器时开始通过负载(在这种情况下为稳压器的输入)以指数方式缓慢放电。因此,获得了几乎恒定的DC值,其纹波含量非常少。
规定
这是直流稳压电源中的最后一个模块。当交流电源的输入发生变化或由于稳压电源输出端的负载电流发生变化或由于其他因素(如温度变化)时,输出电压或电流将发生变化或波动。这个问题可以通过使用调节器来消除。即使输入发生变化或发生任何其他变化,稳压器也会保持输出恒定。可以根据应用使用晶体管串联稳压器、固定和可变IC稳压器或在齐纳区工作的齐纳二极管。像78XX和79XX(例如IC7805)这样的IC用于获得输出电压的固定值。

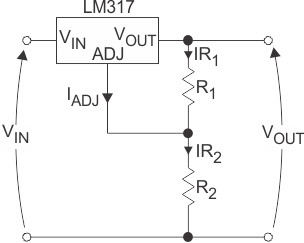

使用LM317和723等IC,我们可以将输出电压调整为所需的恒定值。下图显示了LM317稳压器。可以通过调整电阻R1和R2的值来调整输出电压。通常,需要在输出和输入端连接值约为0.01µF至10µF的耦合电容器,以解决输入噪声和输出瞬态问题。理想情况下,输出电压由下式给出上
图显示了稳压+5V直流电源的完整电路。
